Prvky pro kotvení dutých prefabrikátů
Hmoždinka pro duté prefabri HWD 12 typ „K“ (HOHLWANDDÜBEL)Zaslat ceny tohoto výrobku »

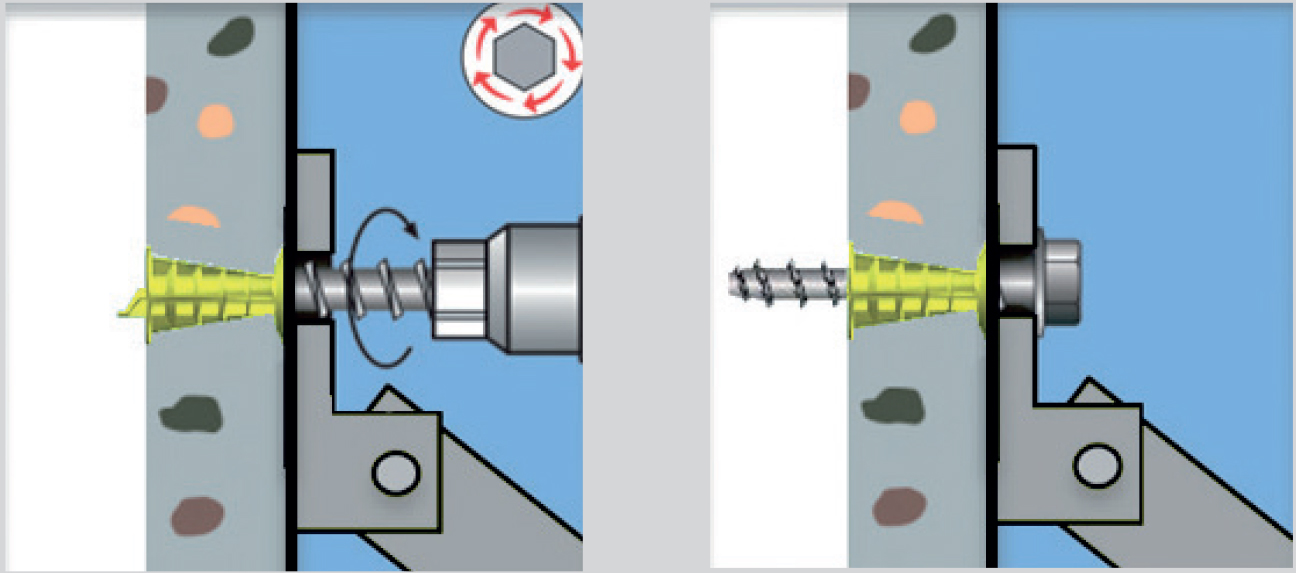

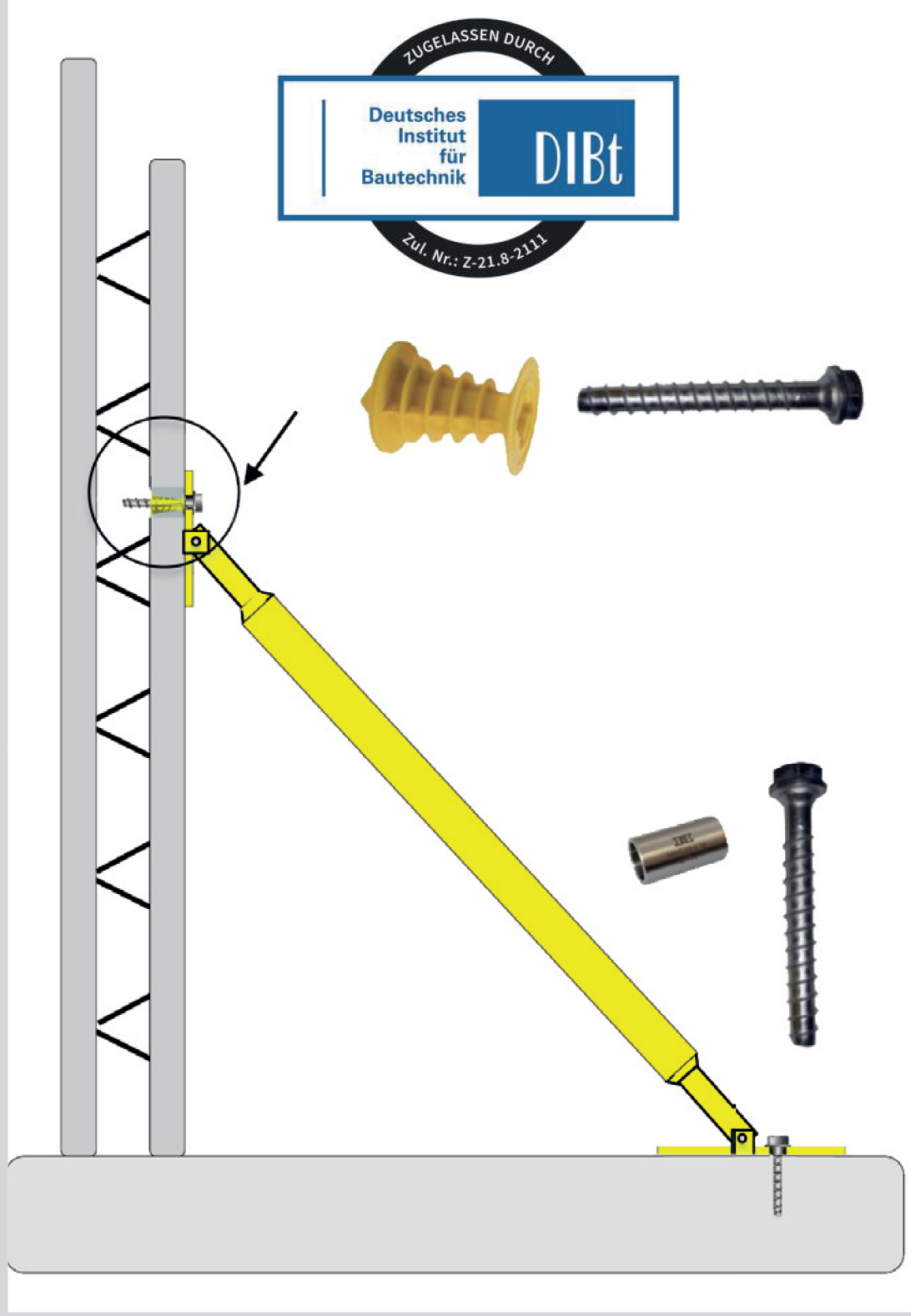

Hmoždinka HWD12 pro dočasnou fixaci diagonálních podpěr na prefabrikovaných betonových stěnách (případně masivních stěnách).
Hmoždinka se osazuje již při výrobě prefabrikátu pomocí lepení horkého lepidla přímo na formu. Dokonalé přilnutí k formě je zajištěno pomocí zdrsněnému povrchu styčné plochy o Ø 50 mm.
Pro minimální spotřebu lepidla je ve styčné ploše hmoždinky vybrání. V případě potřeby a lepení na ocelové formy může být hmoždinka osazena oboustrannou lepící fólií. Výhodou oboustranné lepící fólie je zamezení případnému vniku lepidla do dutiny pro šroub. Pokud by došlo k vniknutí lepidla do dutiny pro šroub, tak pro jeho odstranění se doporučuje do hmoždinky zašroubovat vrut DIN 571, Ø 12x70mm. Díky předem určenému bodu zlomu lze hmoždinku snadno odstranit. Dodávka bez šroubu a podložky.
| Číslo výrobku |
Název výrobku |
Pytel [ks] |
Paleta [ks] |
| HWD12 Hmoždinka pro duté prefabrikáty pro vrut 12x70 mm s lepicí podložkou | | 250 | 12 500

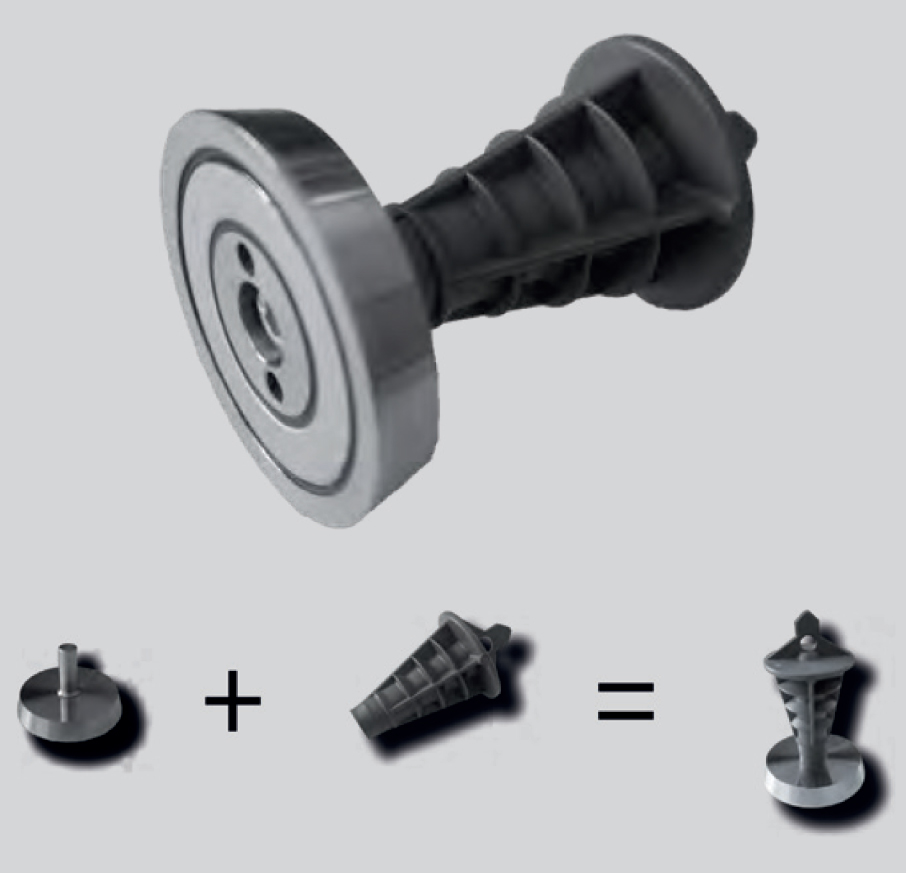

Hmoždinka pro duté prefabrikáty HWd 12 typ „M“ s magnetem (HOHLWANDDÜBEL)Zaslat ceny tohoto výrobku »
Stejné jako výše popsaný prvek. Pro montáž do ocelových forem s opakovaně použitelným magnetem. Po odbednění většinou magnet, díky přítlačné síle, zůstává na formě. V případě objednání doporučujeme objednat obě níže uvedené položky (HWSPM a HWDPM16). Dodáváno bez šroubu a podložky.
| Číslo výrobku |
Název výrobku |
Pytel [ks] |
Paleta [ks] |
| HWDM12 Hmoždinka pro duté prefabrikáty pro šroub 12x80 mm pro magnet | | 250 | 12 500
| HWDM Magnet pro hmoždinku | | Na vyžádání | Na vyžádání
Hmoždinka pro duté prefabrikáty HWD PLUS typ „K“ (HOHLWANDDÜBEL-PLUS)Zaslat ceny tohoto výrobku »
Hmoždinka HWD16 pro dočasnou fixaci diagonálních podpěr na prefabrikovaných betonových stěnách (případně masivních stěnách). Hmoždinka se osazuje již při výrobě prefabrikátu pomocí lepení horkého lepidla přímo na formu.
K upevnění v HWD-PLUS lze použít pouze schválený šroub MULTI-MONTI®-plus SSK 16x130.
Dodáváno bez šroubu.
| Číslo výrobku |
Název výrobku |
Pytel [ks] |
Paleta [ks] |
| HWDP16 Hmoždinka pro duté prefabrikáty. Testováno vč. šroubu MULTI-MONTI a lepící podložky | | 250 | 12 500

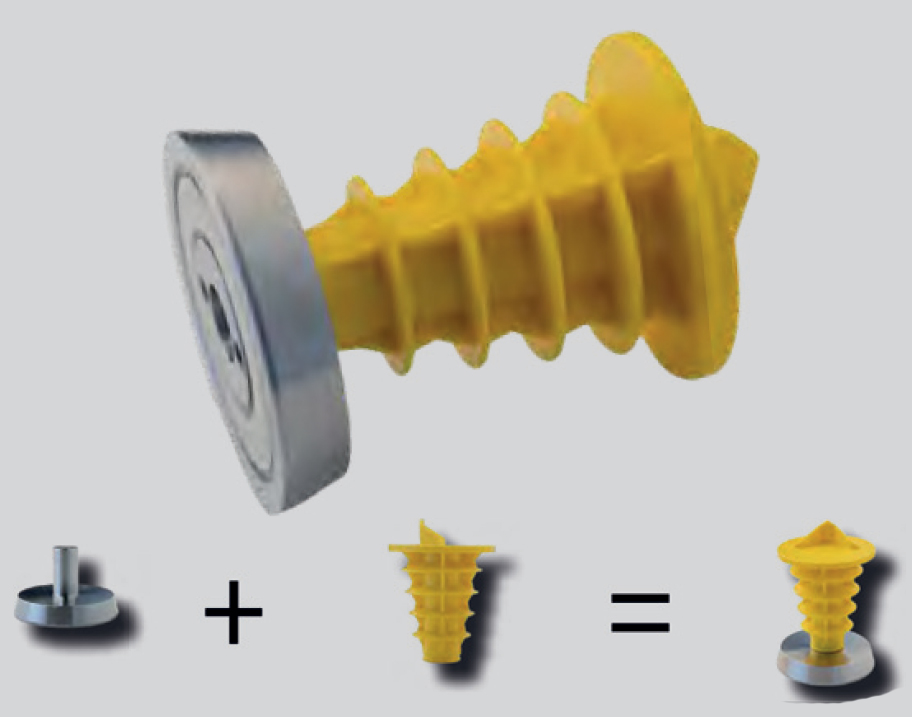

Hmoždinka pro duté prefabrikáty HWD PLUS typ „M“ (HOHLWANDDÜBEL-PLUS s magnetem)Zaslat ceny tohoto výrobku »
Stejné jako předchozí popsaný prvek. V případě objednání doporučujeme objednat obě níže uvedené položky (HWSPM a HWDPM16). Dodáváno bez šroubu.
| Číslo výrobku |
Název výrobku |
Pytel [ks] |
Paleta [ks] |
| HWDPM16 Hmoždinka pro duté prefabrikáty. Testováno vč. šroubu MULTI-MONTI pro magnet | | 250 | 12 500
| HWDPM Magnet pro hmoždinku HWSPM26 | | Na vyžádání | Na vyžádání

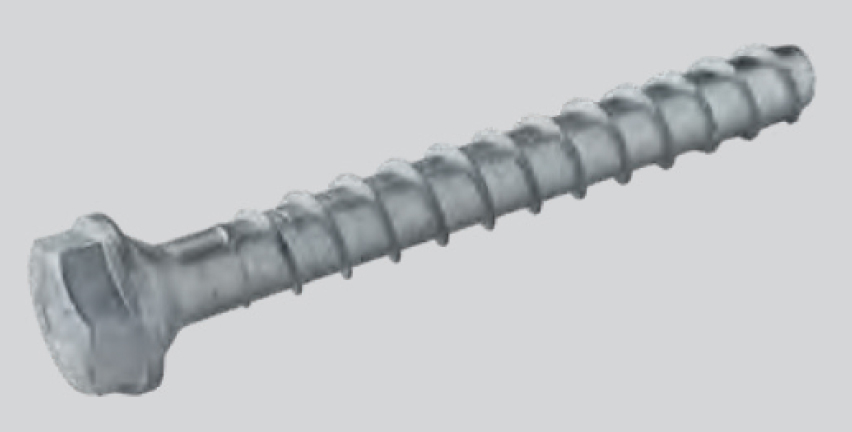

Šroub do betonu MULTI-MONTI®
Šroub do betonu MULTI-MONTI®-plus SSK s šestihrannou hlavou (SW-24) pr. 16x130 s lisovanou podložkou a kuželem, modře pozinkovaný A2K. Systémová součást pro dočasné upevnění podpěr pro prefabrikované betonové díly. K připevnění podpěry k betonovému prvku lze použít pouze schválený a kontrolovaný šroub do betonu MULTI-MONTI®-plus SSK 16x130 v kombinaci s HWD-PLUS nainstalovaným z výroby. Lze demontovat a znovu použít pomocí příslušného zkušebního pouzdra. Schváleno pro použití v mladém betonu z pevnos- ti betonu v tlaku f ≥ 10 N / mm². Průměr díry 17-23 mm v základní desce lze zakrýt šroubem. Není nutný žádný definovaný utahovací moment. Bezpečné použití, nevyskytují se žádné skryté chyby při sestavení. Kužel pod hlavou přitahuje botku sloupu proti prvku.
| Číslo výrobku |
Název výrobku |
Pytel [ks] |
Paleta [ks] |
| HWDPBS MULTI-MONTI – plus SSK 16x130 | | 10 | Na vyžádání
| HWDPBSPH Kontrolní zkušební pouzdro závitu MULTI-MONTI | | Na vyžádání | Na vyžádání

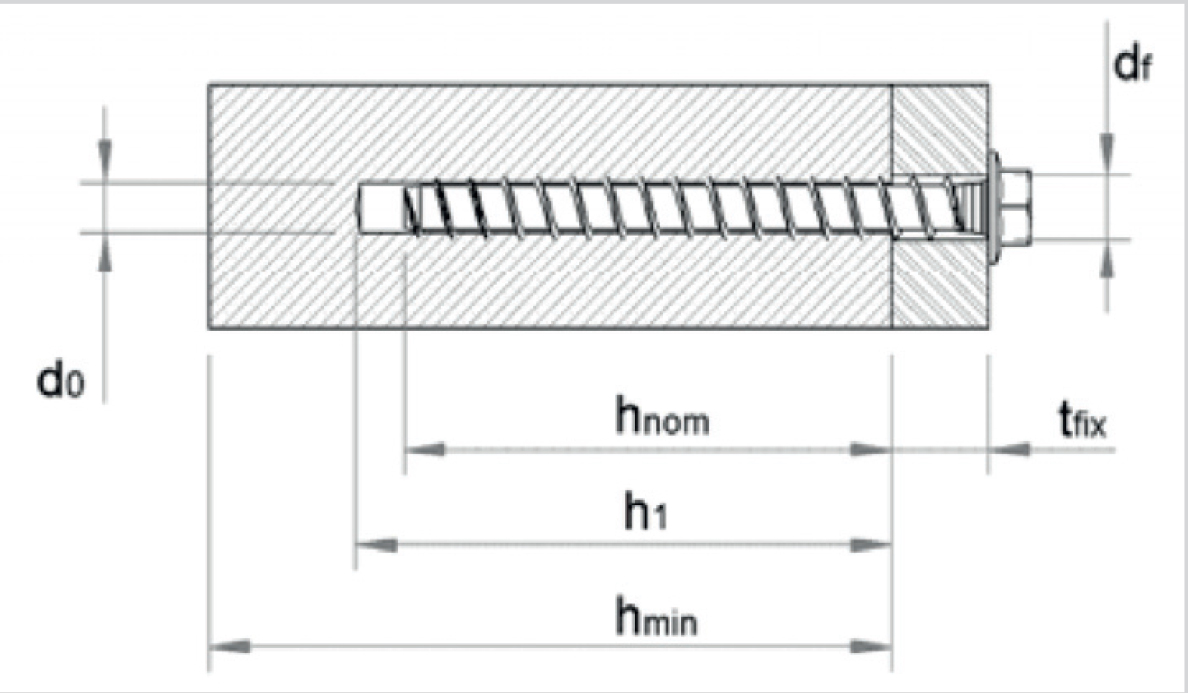

| Velikost |
|
[mm] |
10 h nom |
12 h nom |
16 h nom |
16 h nom |
20 h nom |
| | | 65 | 74 | 74 | 115 | 115 |
| pr. Vrtáku | d0 | [mm] | 8 | 10 | 14 | 14 | 18 |
| pr. šroubu přes závit | dcut | [mm] | 8,45 | 10,45 | 14,5 | 14,5 | 18,5 |
| hloubka vrtu | h1 | [mm] | 75 | 85 | 85 | 125 | 125 |
| pr. otvoru připev. desky | d1 | [mm] | 12,5 | 14,5 | 19 | 19 | 23 |
| utahovací moment (MMS-plus V) | Tinst | [Nm] | 25 | 305 | 55 | 70 | 140 |
Šroub MULTI-MONTI® Č. zkoušky: 47794

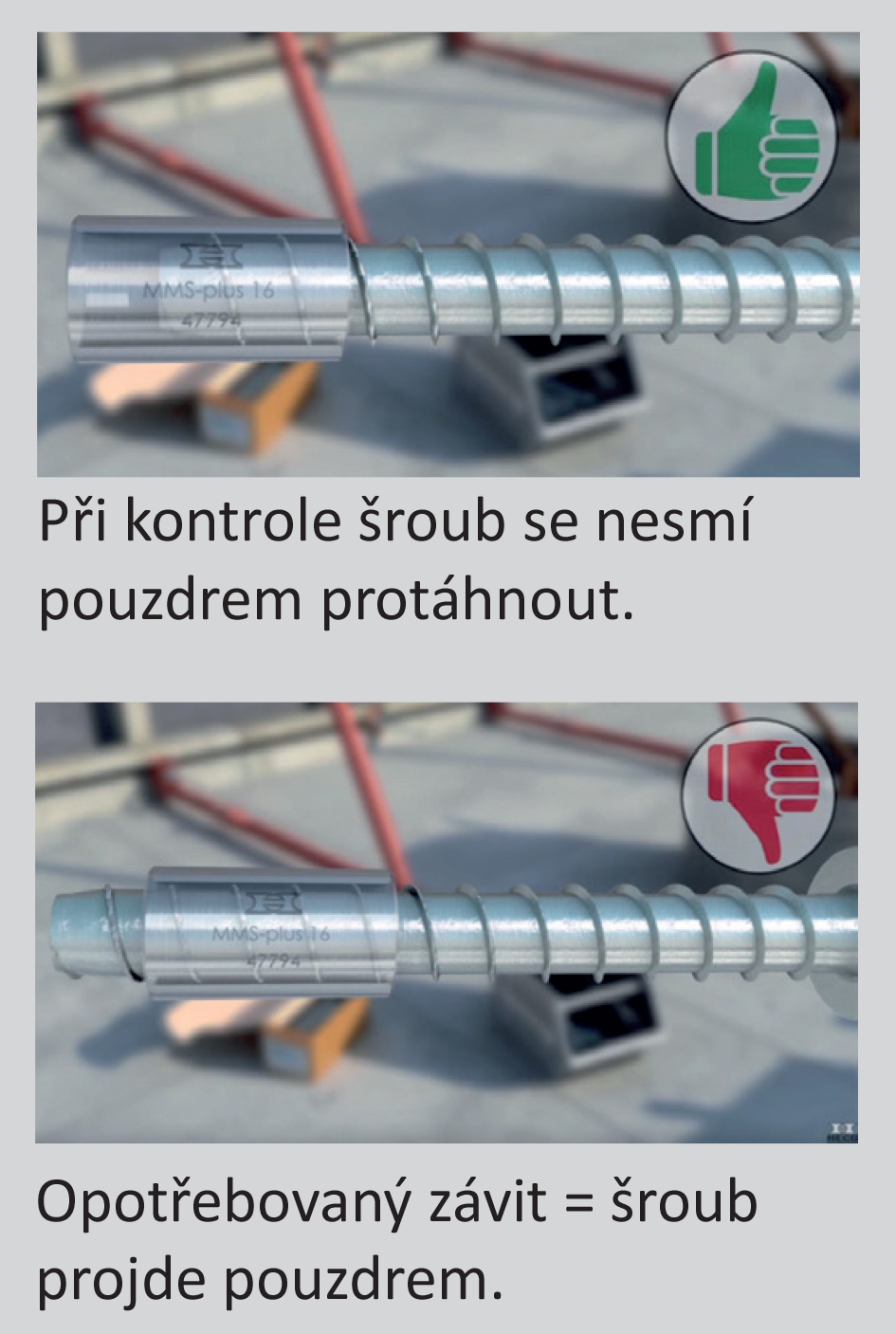

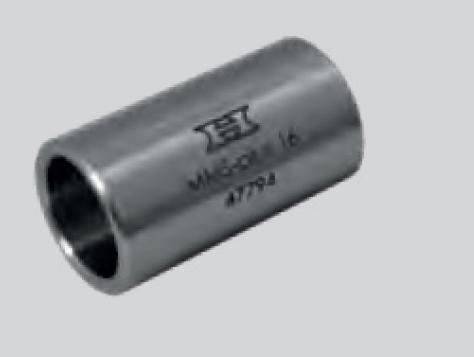

Kontrolní pouzdro pro šroub MULTI-MONTI®
O správném vrtáku Ø 14 mm informujte montéry na staveništi. Pracovní délka 160 mm, pro minimální hloubku zašroubování 115 mm. Vyvrtejte hloubku otvoru 125 mm a použijte správnou velikost klíče SW24.

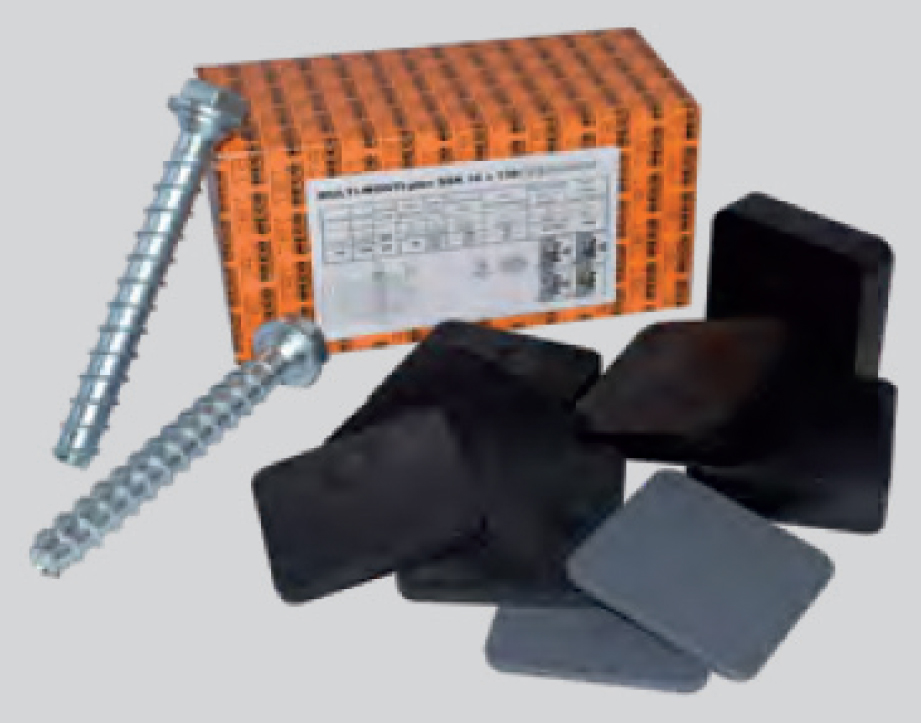

Standardní obsah sady:
- 30 ks šroubu MULTI-MONTI-plus SSK 16x130
- 60 ks montážních destiček (UP02, UP03, UP05, UP10, UP20)
- Speciální balení možné
| Číslo výrobku |
Název výrobku |
Balení [ks] |
Paleta [ks] |
Hmotnost [kg] |
| | HWDPSET montážní sada | | 1 | 40 - |
O správném vrtáku Ø 14 mm informujte montéry na staveništi. Pracovní délka 160 mm, pro minimální hloubku zašroubování 115 mm. Vyvrtejte hloubku otvoru 125 mm a použijte správnou velikost klíče SW24.
