Bednění a příslušenství pro bednění »

Spínání, bednění a příslušenství

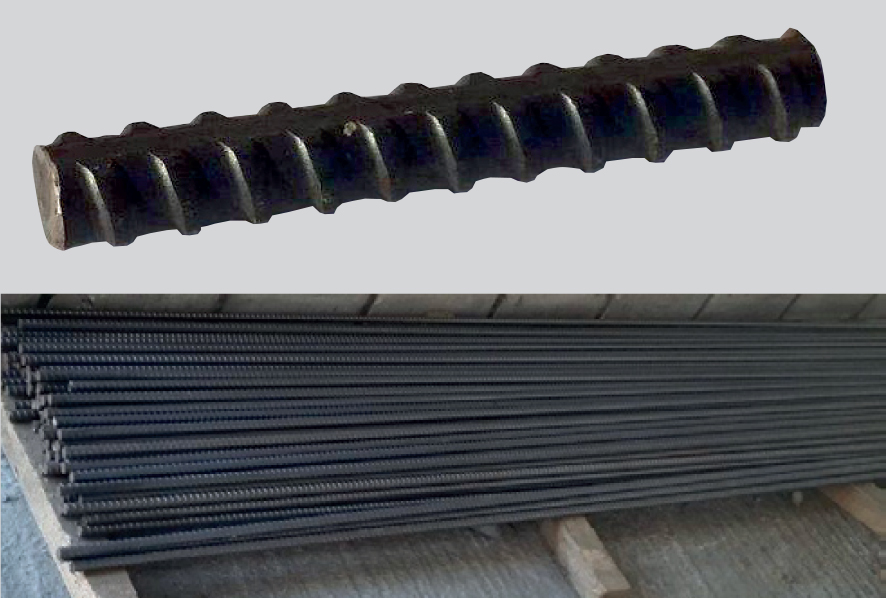

Spínací tyčZaslat ceny tohoto výrobku »

Číslo výrobku: DW15 107005; DW20 107002; DW26 107004.
  • Provedení černé, průměr závitu 15 mm; 20 mm; 26 mm, délky možno volit od 1 m do 6 m.
  • Na přání lze nařezat dle požadavku zákazníka.
  • Skladujeme délky 6 nebo 3 m. Balík 600 nebo 300 bm. Mez skluzu / pevnosti - 900/1100 MPa.
  • Některé rozměry lze dodávat v pozinkovaném provedení, dále provedení svařitelné nebo nesvařitelné.
02/02_44_01_spinaci_tyc


Ocelové hmoždinky pro kotvení do skály a betonu

Skalní kotva (hmoždina), expanzní AlbaneseZaslat ceny tohoto výrobku »

Ocel. hmoždinka (kotva) - pro kotvení spínacích tyčí do skály nebo stávajícího betonu.
Únosnost kotvy je 28 kN (zkoušeno). Číslo výrobku: 703415

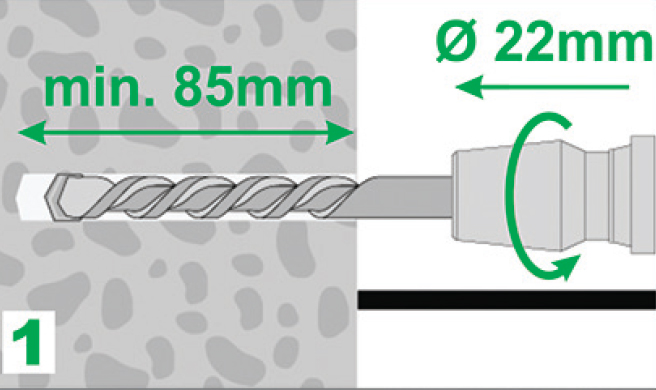

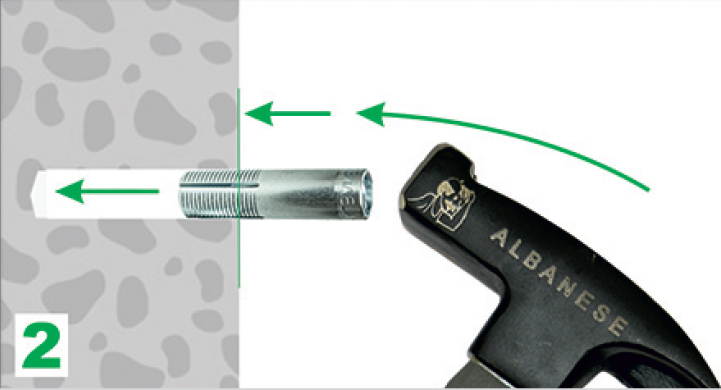

Po vyvrtání otvoru se vloží kotva, narazí pomocí zarážeče a našroubuje spínací tyč.
Kotva UNI expanzní má výhodu - vrtání může být provedeno pouze pr. 22 mm, což vede k nízkým nákladům na vrtání.

02/02_44_02_kotva_UNI

Kotva UNI DW15 expanzní vrtání f 22 mm, únosnost 28 kN

02/02_44_03_zarazec_kotva

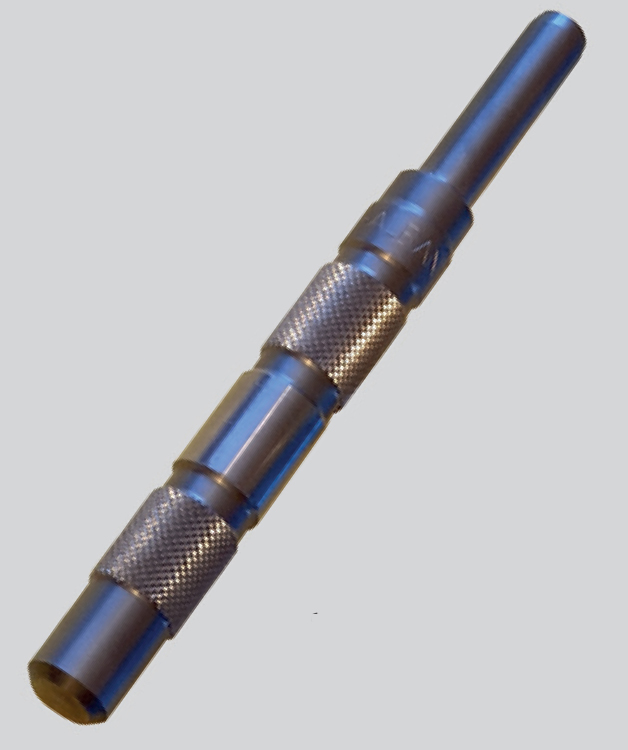

Zarážeč ke Kotva UNI DW15 expanzní

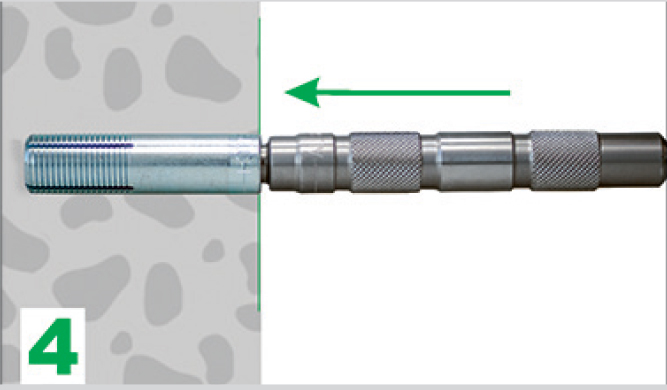

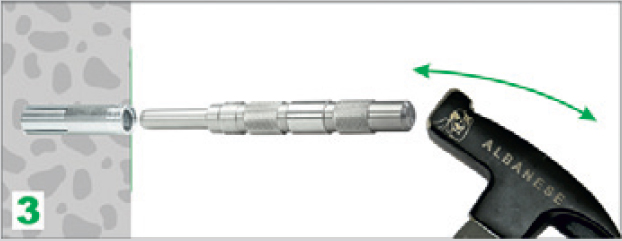

Zarážeč (č. výrobku 703410) slouží k připravení vložené hmoždiny do otvoru k okamžitému zatížení.

02/02_44_04_zarazec_a

02/02_44_05_zarazec_b

02/02_44_06_zarazec_c

02/02_44_07_zarazec_d

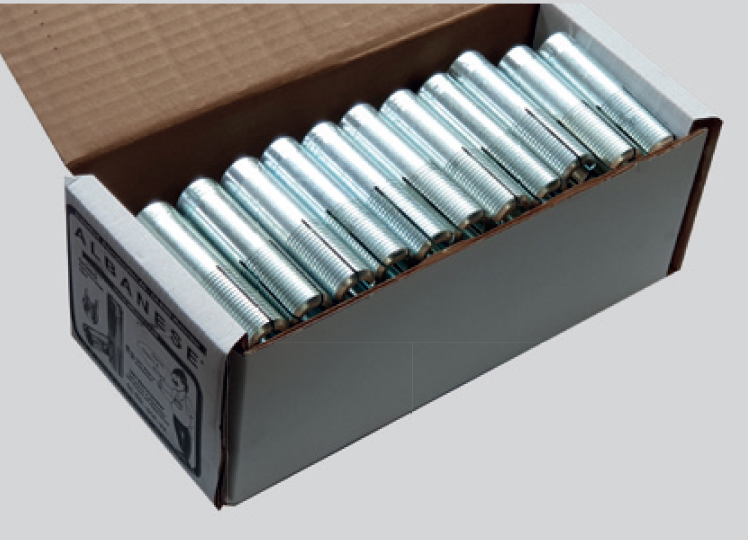

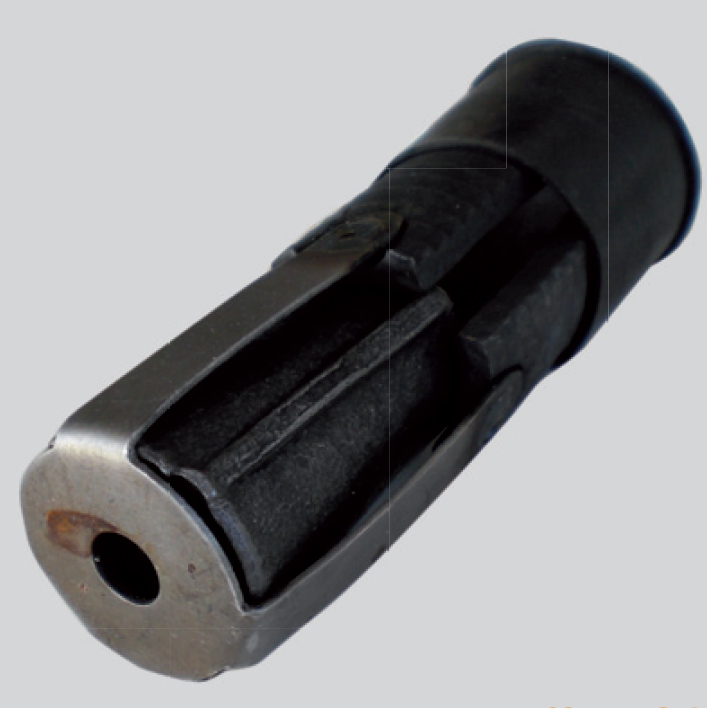

Skalní kotva (hmoždina)Zaslat ceny tohoto výrobku »

Číslo výrobku Název výrobku Záv. tyč Ø [mm] Únosnost [kN] Průměr vrt. mm Měrná jednotka Hmotn. [kg/ks]
107050 15 F 2128 (2-3 čelisti) 15 60 kN 32 – 34 ks 0,2
107051 15 F 2135 (2-3 čelisti) 15 90 kN 35 – 37 ks 0,3
107052 20 F 2136 20 120 kN 43 – 48 ks 0,4
107053 20 F 2137 20 120 kN 51 – 53 ks 0,48
107055 26 E 2129 26 61 – 63 ks 0,75
Únosnosti na vytržení kotev je nutné zkontrolovat zkouškou na vytržení v daném prostředí přímo na stavbě!

02/02_44_08_skalni_kotva1

02/02_44_09_skalni_kotva2

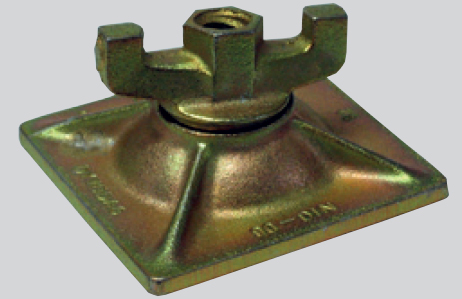

Spínací matice Kalotová s podložkouZaslat ceny tohoto výrobku »

Vysoce únosné provedení umožňující natáčení kalotové matice pod úhlem +-15 st.
Hmotnost v kg: 0,43 kg. Balení po 50 kusech nebo dle dohody. Závit DW 15.
Číslo výrobku: 107026 a 107027 odlévaná

02/02_44_10_spinaci_matice_Kalotova

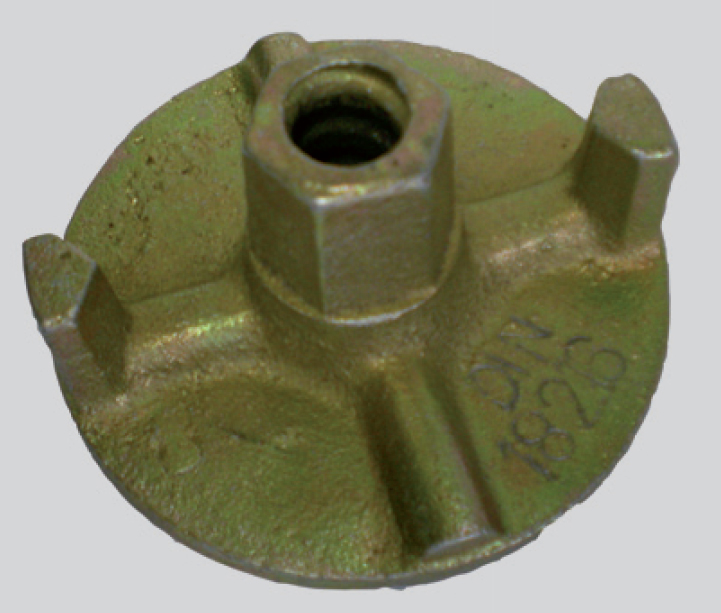

Spínací matice talířová

Spínací matice Talířová, pozinkovaná. Průměr talíře 70, 90, 100 mm a průměr závitu je 15 mm (DW 15). Hmotnost v kg: 0,5; 0,57; 0,65. Balení po 50 ks nebo dle dohody.

Spínací matice talířováZaslat ceny tohoto výrobku »

Číslo výrobku Název výrobku Vnější Ø [mm] Balení ks Hmotn. [kg/ks]
107021 MT70(k) spínací matice talířová Ø 70 (15 F 2072/70) pozink. (kovaná) 70 50 0,5
107022 MT90 spínací matice talířová Ø 90 (15 F 2072/90) pozink. (kovaná) 90 50 0,57
107023 MT100(k) spínací matice talířová Ø 100 (15 F 2072/100) pozink. (kovaná) 100 50 0,46
107130 MT130 spínací matice talířová Ø 130 (15 F 2072/130) pozink. (kovaná) 130 50 0,8
107170 MT70(o) spínací matice talířová Ø 70 pozink. (odlévaná) 70 50 0,5
107195 MT100(o) spínací matice talířová Ø 100 pozink. (odlévaná) 100 50 0,46
02/02_44_11_spinaci_matice_Talirova

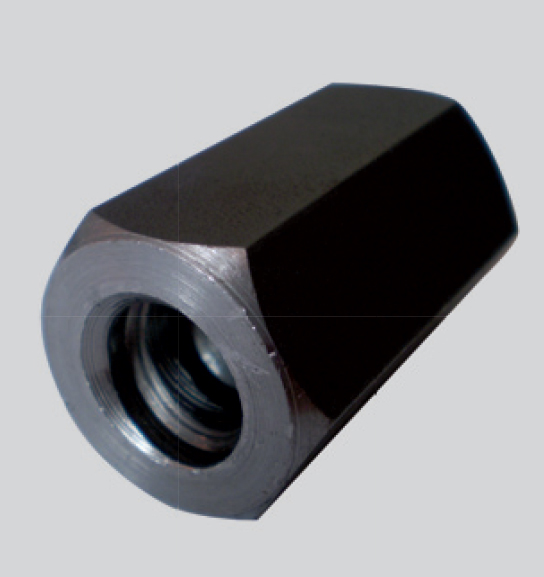

Spínací matice šestihranná (spojka tyčí) Zaslat ceny tohoto výrobku »

Provedení o délce 30 - 150 mm a průměru závitu 15 - 26 mm. Balení po 50 kusech nebo dle dohody.

Číslo výrobku Název výrobku Záv. tyč Ø [mm] Délka [mm] Klíč Měrná jednotka Hmotn. [kg/ks]
107028 SW30L50 svařitelná 15 50 SW 30 ks 0,22
107032 SW30L70 svařitelná 15 70 SW 30 ks 0,3
107030 SW30L90 svařitelná 15 90 SW 30 ks 0,4
707040 GWS15/VM pozinkovaná 15 100 SW 30 ks 0,46
SW36L30-150 20 30-150 SW 36 ks
Délky matic pro závit DW20/klíč SW36 jsou: 30; 70; 130; 150 mm
SW46L30-150 26 30-150 SW 46 ks
Délky matic pro závit DW26/klíč SW46 jsou: 30; 60; 80; 130; 150 mm
standartně bez pokovení; lze zajistit v pozinkovaném provedení
02/02_45_01_spinaci_matice_sestihranna

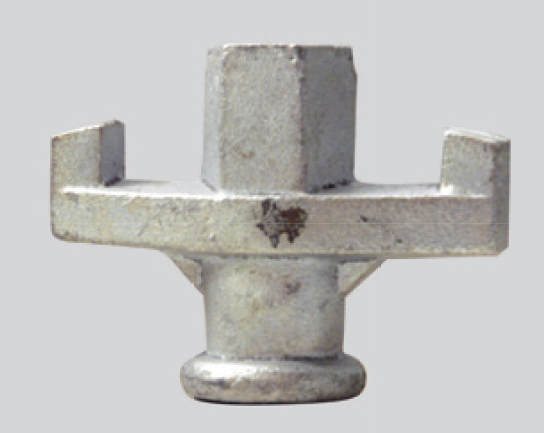

Spínací matice KřídlováZaslat ceny tohoto výrobku »

Číslo výrobku: 107020
GWS15/100/FL pozinkované provedení, průměr závitu 15 mm.
Hmotnost v kg: 0,3. Balení po 100 ks nebo dle dohody.

02/02_45_02_spinaci_matice_Kridlova


Kotevní matice navařovací Fixanker GWS15/FX Zaslat ceny tohoto výrobku »

Číslo výrobku: 707050
Název: Fixanker GWS15/FX
Rozměr v mm: 100 x 70
Hmotnost v kg: 0,45. Balení po 50 ks nebo dle dohody.

02/02_45_03_kotevni_matice

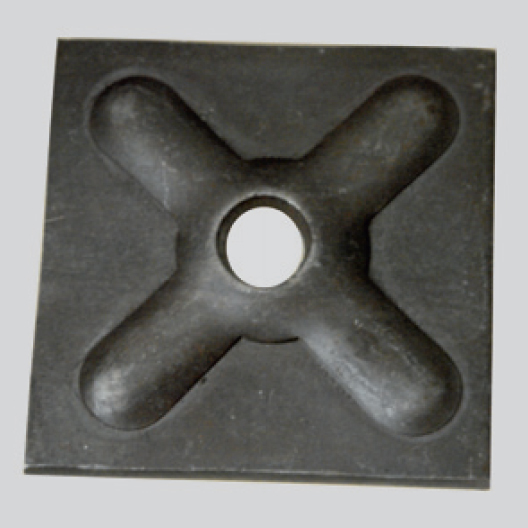

Podložka Ankerplatte GWS15/APZaslat ceny tohoto výrobku »

Číslo výrobku: 707060
Název: Ankerplatte GWS15/AP
Rozměr v mm: 120 x 120 x 10, provedení černé
Hmotnost v kg: 1,06. Balení po 25 ks.

02/02_45_04_podlozka


Rychleupínací svorky Zaslat ceny tohoto výrobku »

Číslo výrobku: 107029
Slouží ke spínání bednění pomocí oceli (např. žebírkové), která po odbednění zůstává v konstrukci a přečnívající konce se odstřihnou nebo zaříznou.
Provedení lakované nebo pozinkované.
Pro stahování bednění je možno použít klíč k rychleupínací svorce.

02/02_45_05_rychleupinaci_svorky

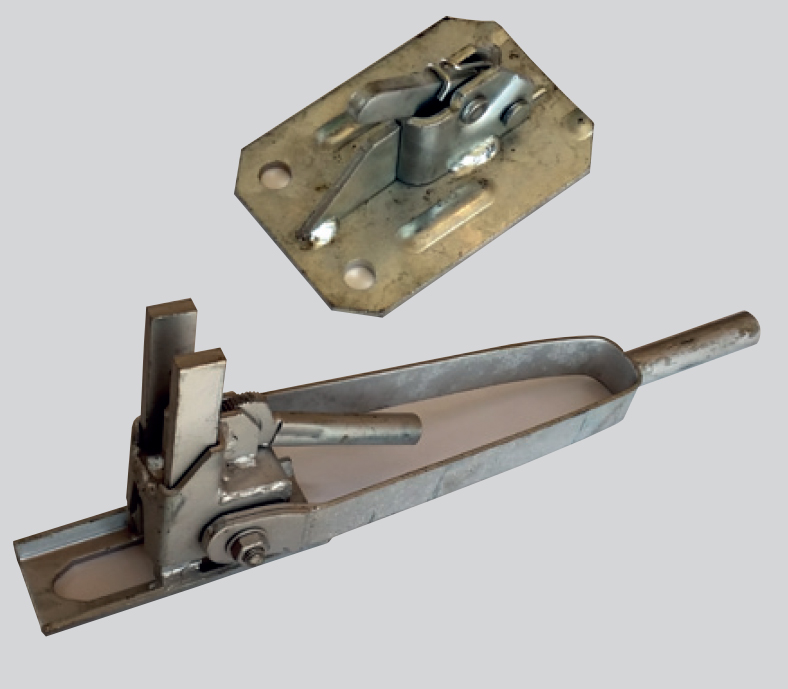

02/02_45_06_napinaci_klic

napínací klíč č. výr. 107105

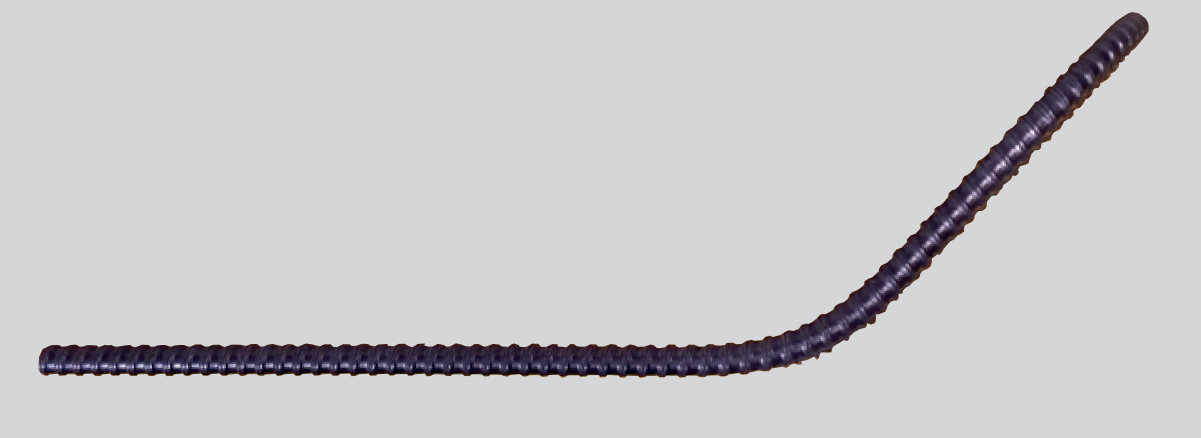

Smyčková kotvaZaslat ceny tohoto výrobku »

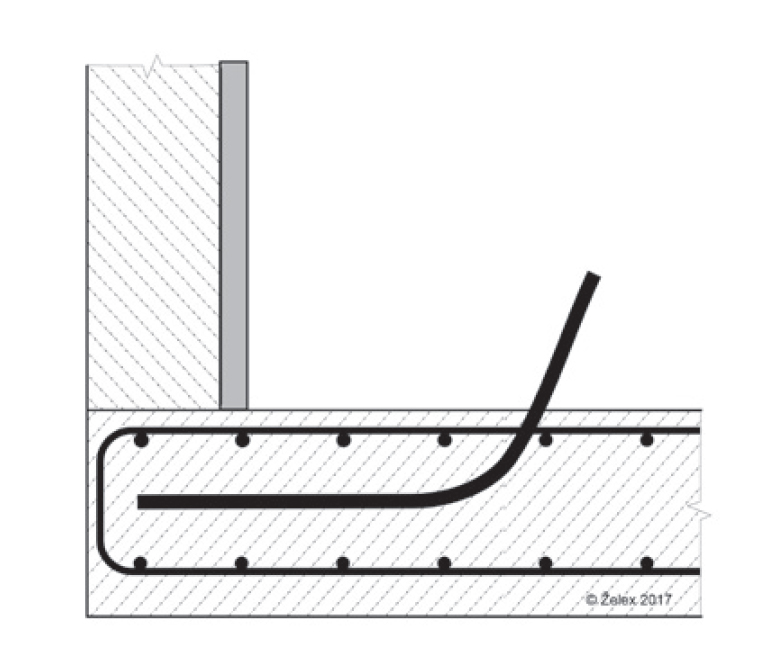

Používá se pro kotvení jednostranného bednění do základové desky u paty bednění.

Únosnost: DW 15 - 2x 90 kN č. výr.: 107070, 1,6 kg/ks
Únosnost: DW 20 - 2x 160 kN č. výr.: 107071, 3,9 kg/ks

Možné provedení pro závit DW 15 a DW 20.
Uhel sklonu 45 °.

02/02_47_01_smyckova_kotva1

02/02_47_02_smyckova_kotva2

02/02_47_03_smyckova_kotva3


Kotva v - halter

Používá se pro kotvení jednostranného bednění do základové desky u paty bednění.
Úprava místa průniku na povrchu desky je čistá a méně nákladná.

Jednostranný kotevní prvek V-halter (jednostranná kotva)Zaslat ceny tohoto výrobku »

Číslo výrobku Název výrobku Hmotnost [kg/ks] Karton ks Paleta ks
703060 jednostranná kotva 45 °; 90 kN; Kombi
V-Halter DW15, (Albanese)
0,5 35 840
703061 jednostranná kotva 45 °; 160 kN; Kombi
V-Halter DW20, (Albanese)
0,6 30 500
703080 jednostranná kotva 45 °; 230 kN; Kombi
V-Halter DW26, (Albanese 1148.2), karton 15/pal. 300 ks
0,8 15 300

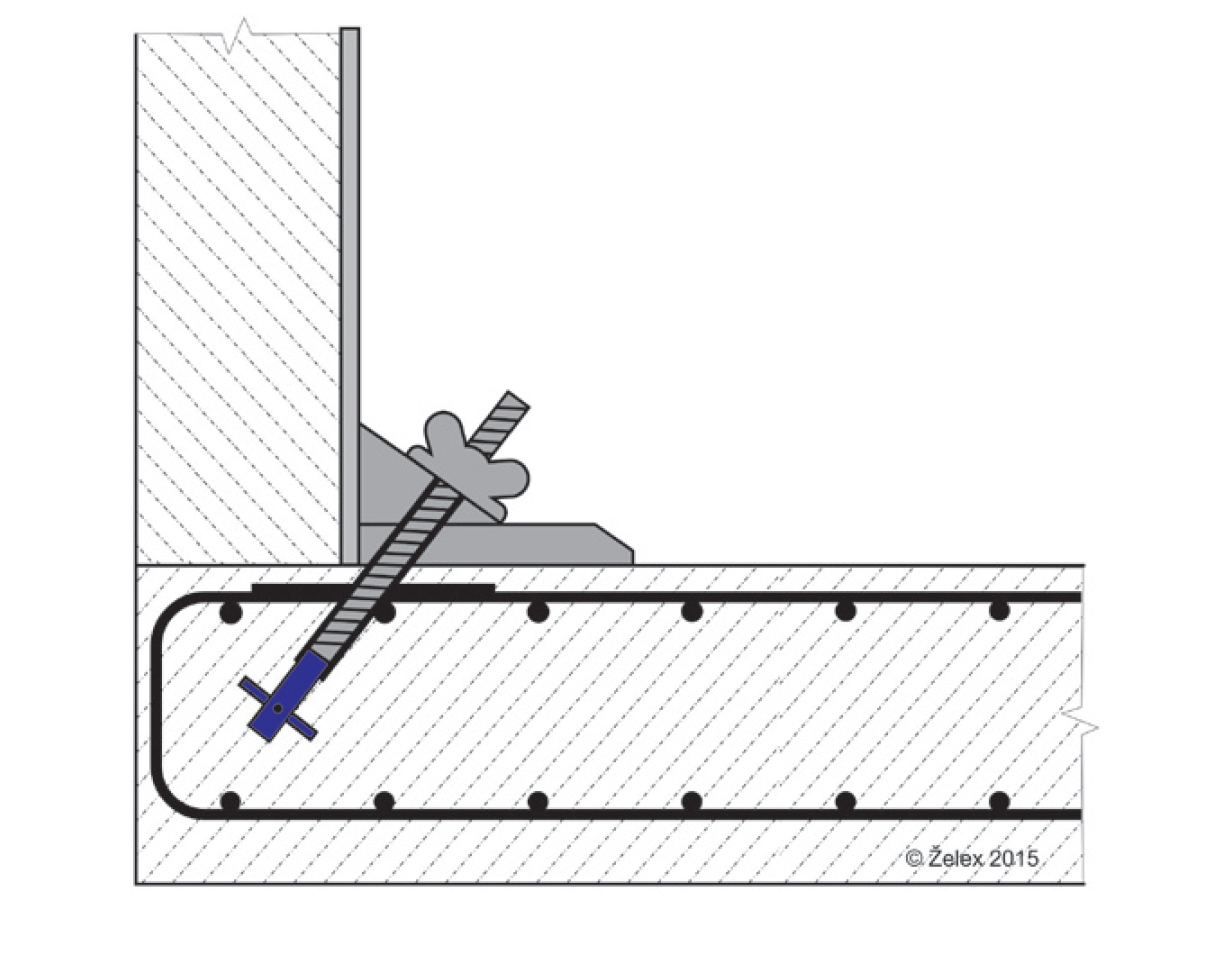

02/02_47_05_Kotva_V_nakres

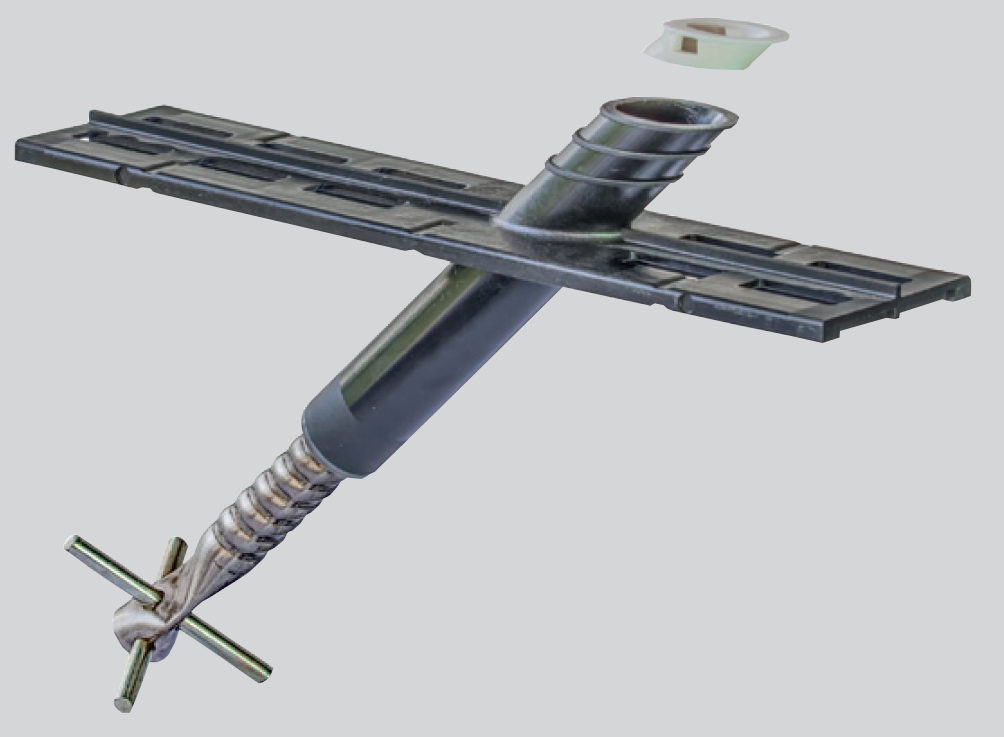

02/02_47_04_Kotva_V_DW15

DW15 jednostranná kotva

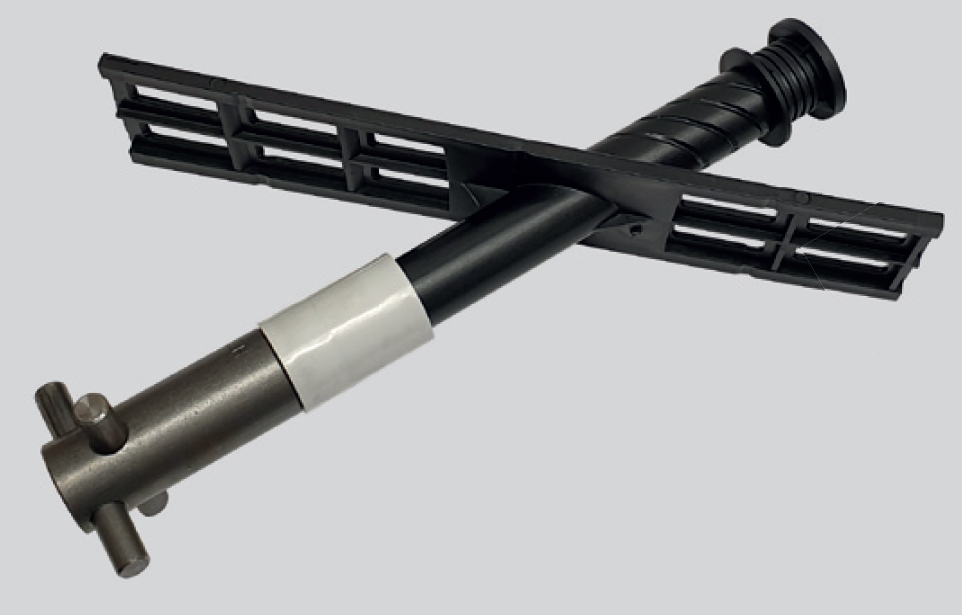

02/02_47_06_Kotva_V_DW20

DW20 jednostranná kotva

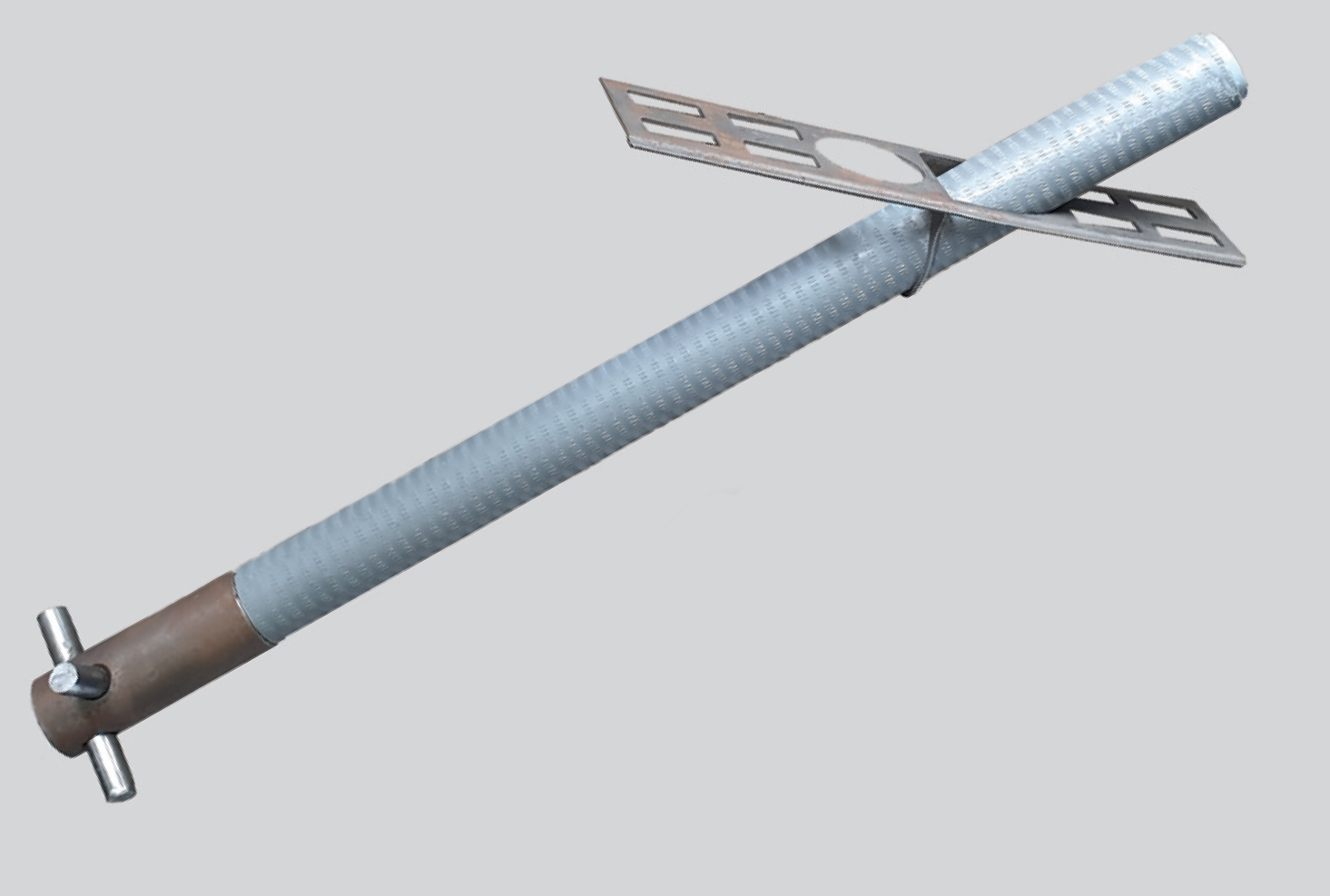

02/02_47_07_Kotva_V_DW26

DW26 jednostranná kotva

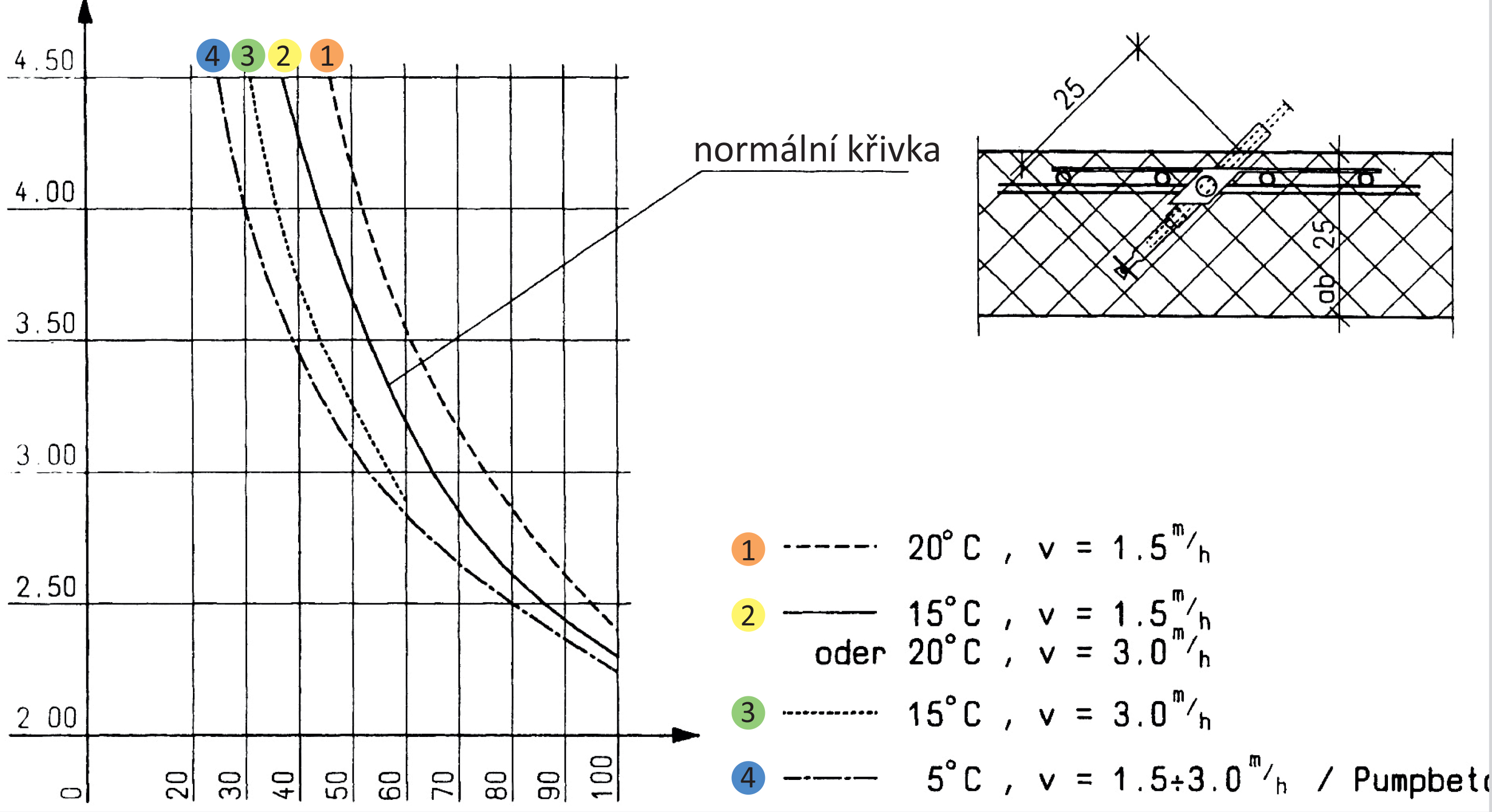

Dimenzování V-Halter DW15: vzdálenost kotev od sebe je závislá na hustotě betonu, výšce betonované stěny a dalších vlivech.
Přesné vzdálenosti vyplývají z grafu pro navrhování, který je součástí technického listu.
Příklad: výška stěny 3 metry, beton xxx, vzdálenost kotev V-halter xxx.

02/02_47_08_kotva_schema

Vzdálenost kotev od sebe [cm]

02/02_47_09_vlozka_proti_zateceni

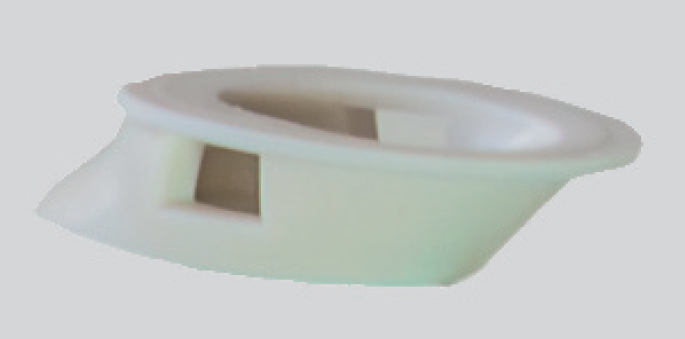

Ochranná vložka proti zatečení betonu

Ostatní příslušenství

Ocelový kartáčZaslat ceny tohoto výrobku »

Ocelový kartáč pro čištění děr prostupů (plastové nebo betonové trubky) od nečistot případně zatečeného cementového mléka. Provedení ruční nebo strojní.

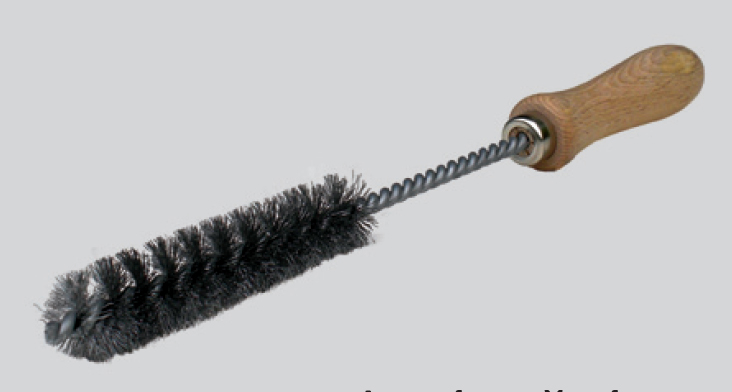

02/02_42_01_ocelovy_kartac1

provedení ruční, Číslo výrobku: 109001

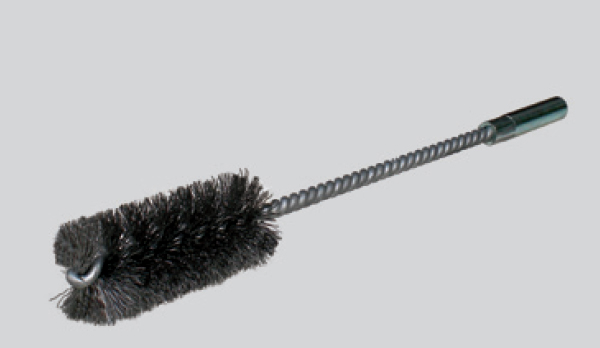

02/02_42_02_ocelovy_kartac2

provedení strojní pro vrtačku, Číslo výrobku: 109003

Klíč k vytahování konusůZaslat ceny tohoto výrobku »

SKSA - klíč k vytahování konusů s kuželovým závitem pro jednoduché vytažení konusu po odbednění. Dle šetrnosti zacházení konus může být opakovaně používán.
02/02_42_03_klic1

Číslo výrobku: 107108

Klíč k utahování spínacích tyčíZaslat ceny tohoto výrobku »

Klíč k utahování spínacích tyčí se závitem DW15 se nasadí na zploštění a pohodlně je možné provádět utahování nebo povolování.
02/02_42_04_klic2

Číslo výrobku: 703015
