NEVO-CONECT systém pro spojování betonových dílců

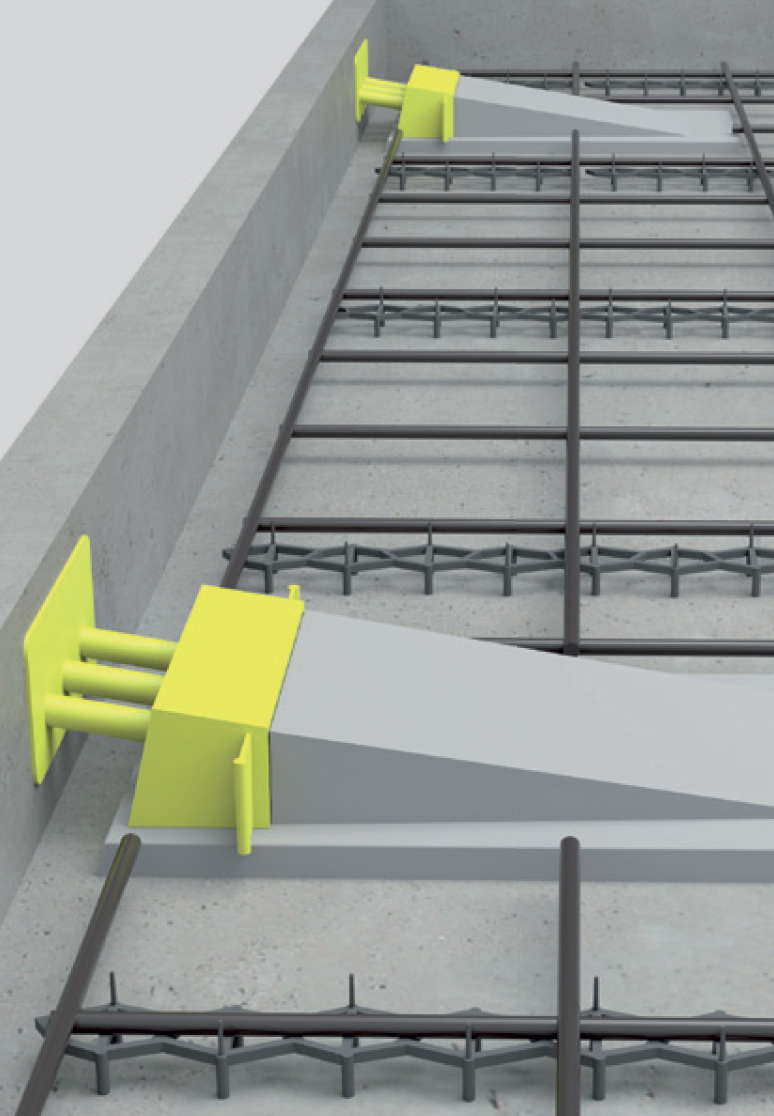

NEVO-CONNECT®, inovativní šroubové spojení prefabrikovaných železobetonových prvků, umožňuje přímé šroubování železobetonových prvků pro všechny standardní spoje ve velké panelové konstrukci.
NEVO-CONNECT® spojuje výhody suchého spojení s požadavky na co nejmenší možné montážní tolerance a kvalifikaci zaměstnanců.

VÝHODY SYSTÉMU
  • Minimální tloušťka komponenty 12 cm
  • Jednoduchý systém kotvení prefabrikovaných dílů
  • Suché připojení
  • Eefektivní zkrácení doby montáže na prvek
  • Pokrývá výrobní, konstrukční a montážní tolerance
  • Montáž bez dalšího technického školení a bez větších nákladů na vybavení (např. při svařování)
  • Vysoká nosnost - tahové zatížení cca 80 kN
OBLASTI APLIKACE
  • NEVO-CONNECT® lze použít pro různé typy připojení.
  • Může být také provedeno spojení od stěny ke stěně podél volné délky a napříč rohy, stejně jako spojení mezi stěnami a stropy / podlahami.
  • Připojení pro použití uvnitř budov (třída expozice XC1 podle EN 1992).

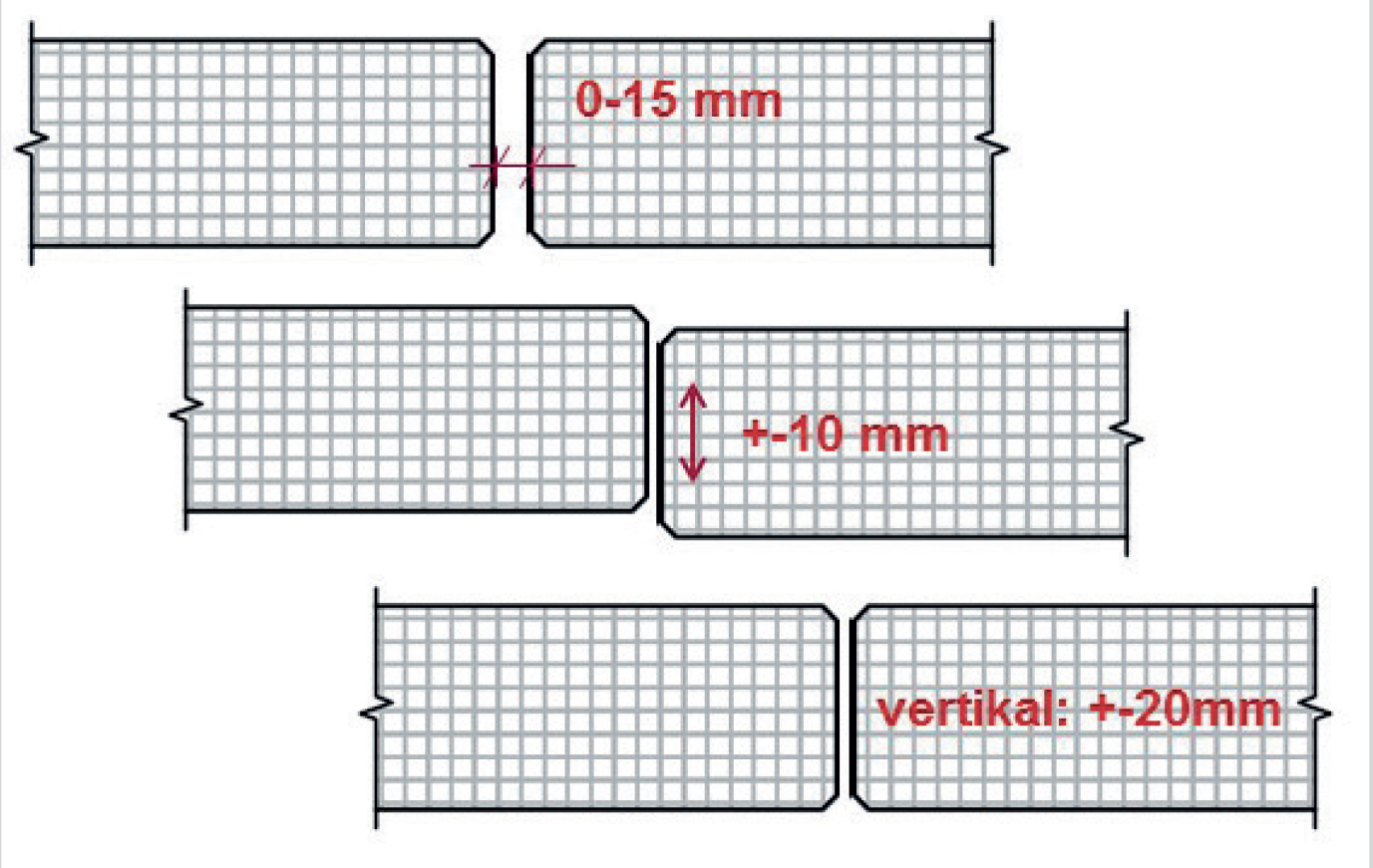

  • NEVO-CONNECT® umožňuje spojení v tolerancích viz obrázek vpravo.
02/02_38_01_NEVO-CONECT_system

02/02_38_02_NEVO-CONECT_system_nakres

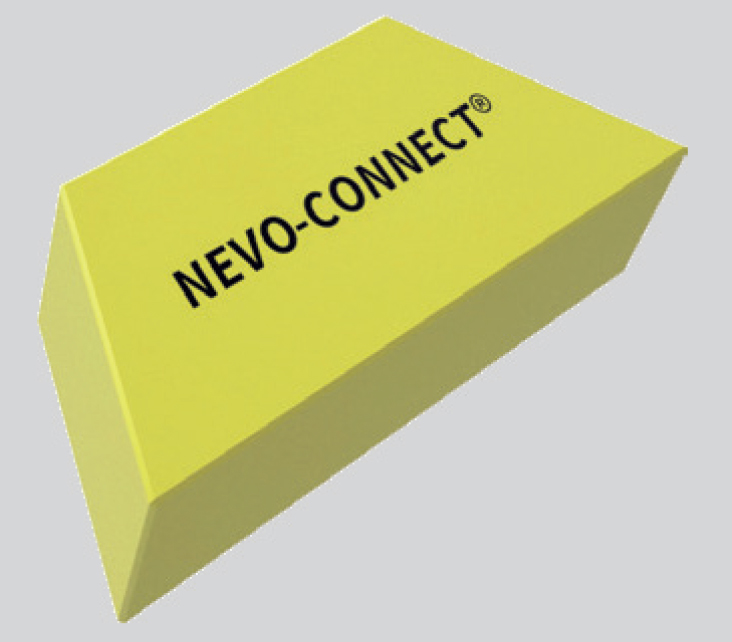

NEVO-CONECT® Ankerblock (kotevní dřevěný blok) Zaslat ceny tohoto výrobku »

Popis: Umožňuje připojení systémových šroubů a tím připojení k vodítku šroubů při instalaci deskových prvků.

Číslo výrobku Název výrobku Balení [ks]
274010 NCAB Dřevěný blok pro šroubování 6
02/02_38_03_NEVO-CONECT_kotevni_blok

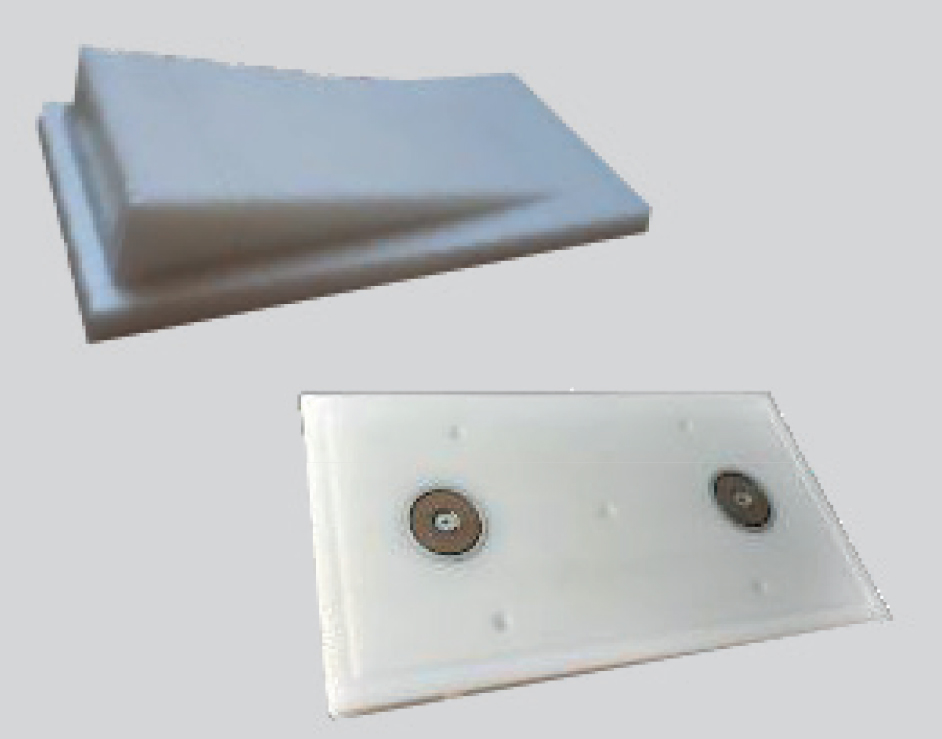

NEVO-CONECT® Aussparungskörper (forma vybrání) Zaslat ceny tohoto výrobku »

Popis: Slouží k vytvoření dutiny, aby bylo možno zašroubovat kotevní šrouby. Možno opako- vaně používat. Dodávána je verze pro lepení a kotvení pomocí magnetů.

Číslo výrobku Název výrobku Balení [ks]
274020 NCAK Forma vybrání 1
02/02_38_04_NEVO-CONECT_forma_vybrani


NEVO-CONECT® schraubenführung (vodítko šroubů) Zaslat ceny tohoto výrobku »

Popis: Vodítko šroubu to umožňuje při instalaci stěnových prvků zasunutí systémových šroubů a připojení ke kotevnímu bloku.

Číslo výrobku Název výrobku Balení [ks]
274030 NCSF Vodítko šroubů 1
02/02_38_05_NEVO-CONECT_voditko_sroubu

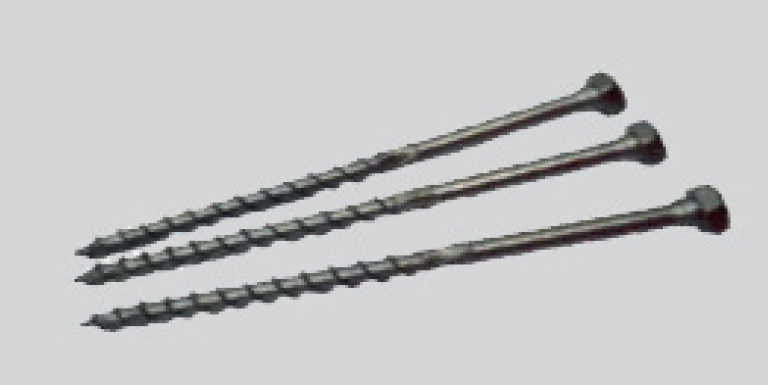

NEVO-CONECT® systemschrauben (systémový šroub)Zaslat ceny tohoto výrobku »

Popis: Systémový šroub sloužící k montáži desek šroubováním do Ankerblock.

Číslo výrobku Název výrobku Balení [ks]
274040 NCSC Speciální systémový šroub 50
02/02_39_01_NEVO-CONECT_systemovy_sroub

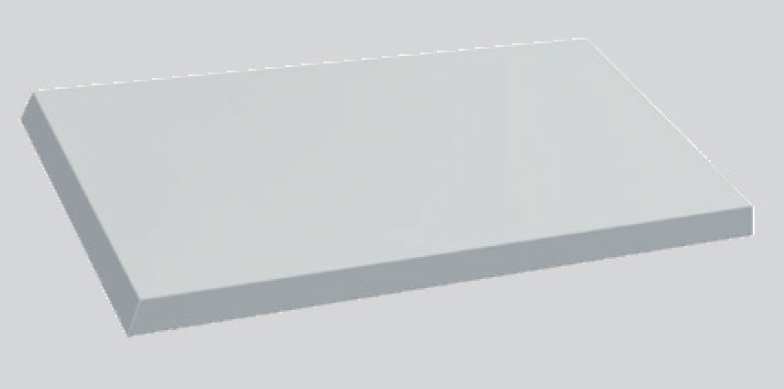

NEVO-CONECT® betonová zákrytová deskaZaslat ceny tohoto výrobku »

Popis: Vláknobetonový kryt pro uzavření výklenku po instalaci stěnových prvků.

Číslo výrobku Název výrobku Balení [ks]
274050 NCFD zákrytová deska (288 x 148 x 19 mm) z vláknobetonu 10
02/02_39_02_NEVO-CONECT_zakrytova_deska

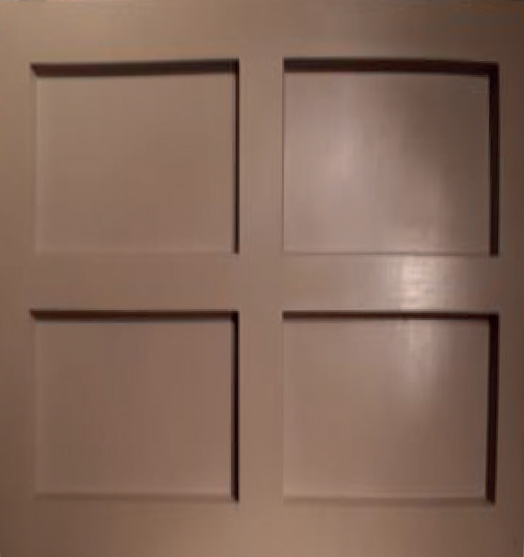

NEVO-CONECT® Forma pro betonové zákrytové deskyZaslat ceny tohoto výrobku »

Popis: Forma pro odlétí betonových zákrytových desek rozměru 288 x 148 x 19 mm při použití systému NEVO-CONECT®. Forma je vyrobena z polymeru a je čtyřnásobná.

Číslo výrobku Název výrobku Balení [ks]
274080 NCABF Forma pro zákryt desky (4x 288 x 148 x 19 mm) 1
02/02_39_03_NEVO-CONECT_forma_pro_desky

02/02_39_04_NEVO-CONECT_nakres_pouziti

02/02_39_05_NEVO-CONECT_a

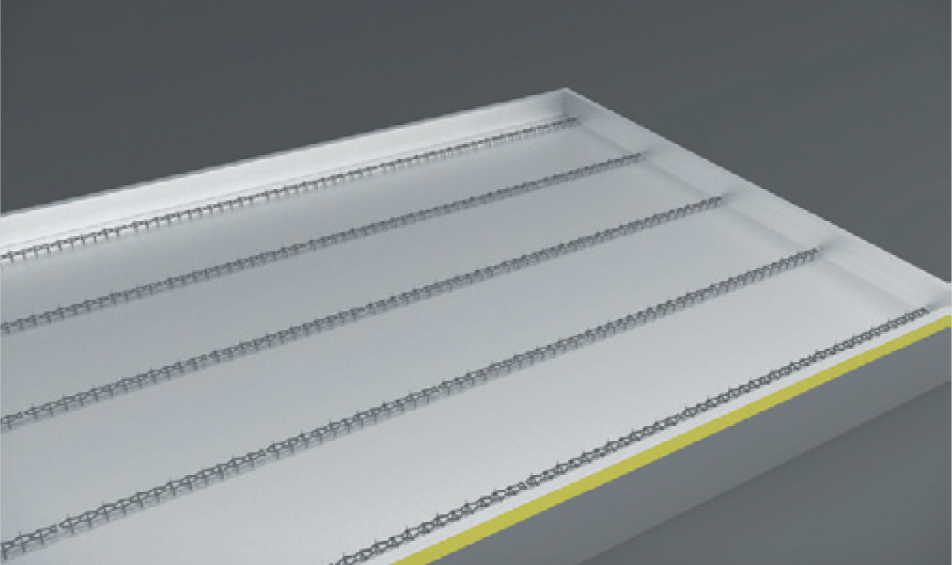

Pokládka podložek Druspitz - plus

02/02_39_06_NEVO-CONECT_b

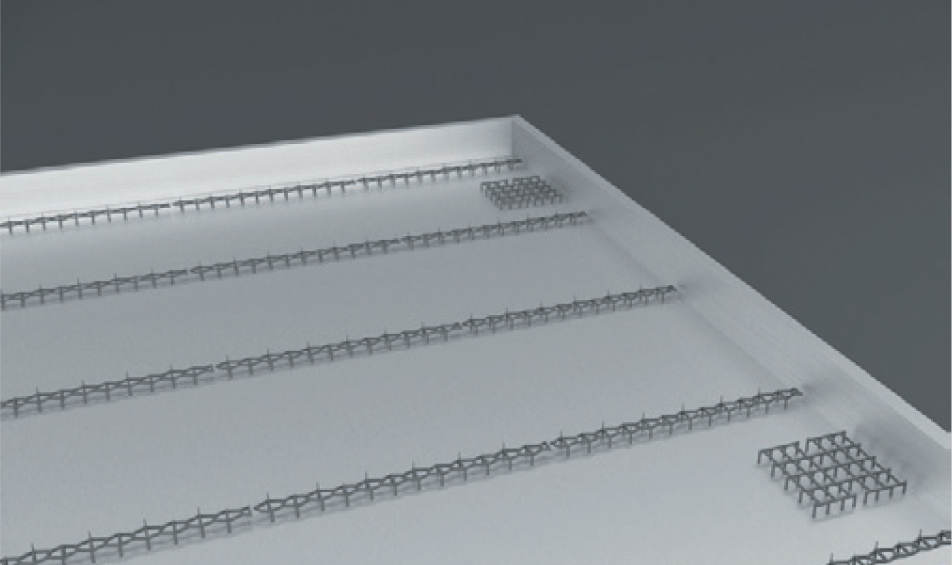

Vložení podložky Druntereck

02/02_39_07_NEVO-CONECT_c

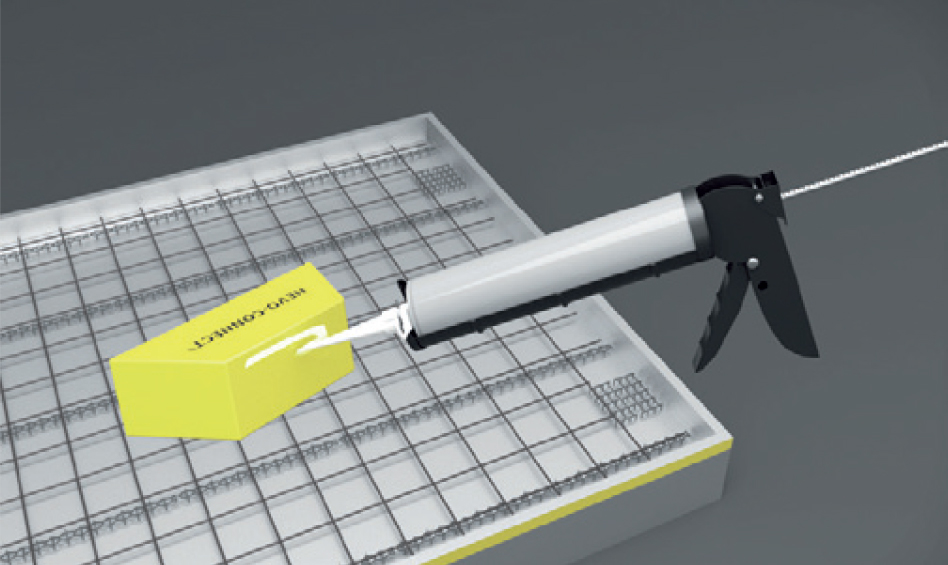

Nanesení lepidla na Ankerblock

02/02_39_08_NEVO-CONECT_d

Usazení Ankerblock

02/02_39_09_NEVO-CONECT_e

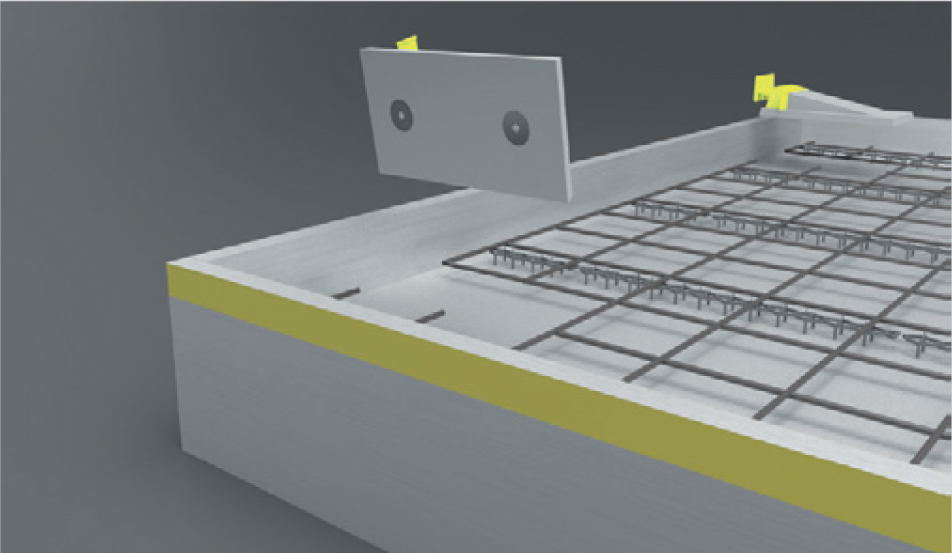

Osazení formy vybrání do protikusu, lepení nebo magneticky

02/02_39_10_NEVO-CONECT_f

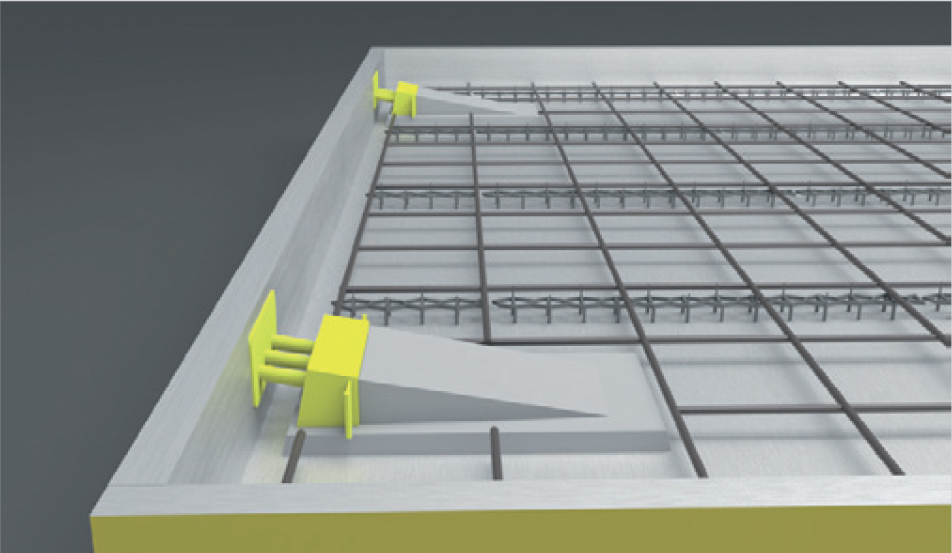

Forma vybrání usazena přesně v určené pozici

02/02_39_11_NEVO-CONECT_g

Po vyjmutí Formy vybrání

02/02_39_12_NEVO-CONECT_h

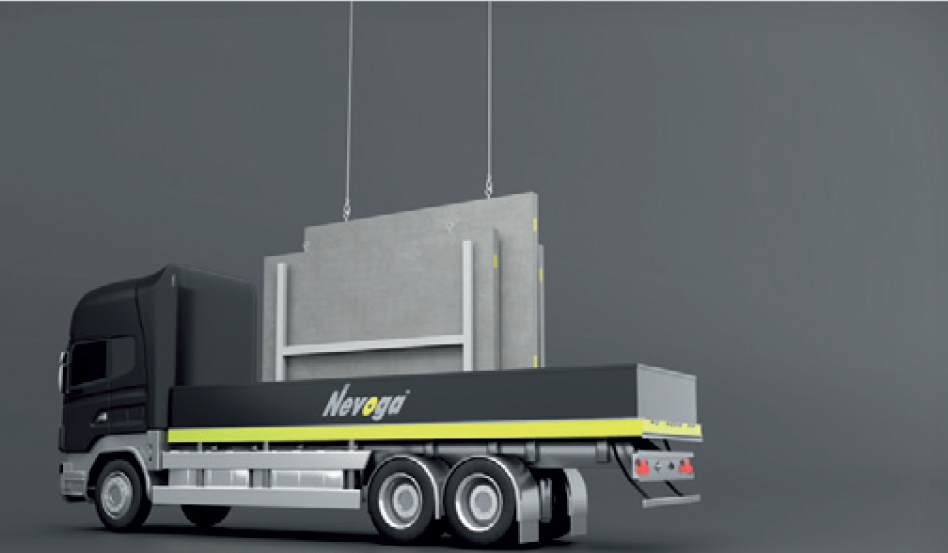

Transport na staveniště

02/02_39_13_NEVO-CONECT_i

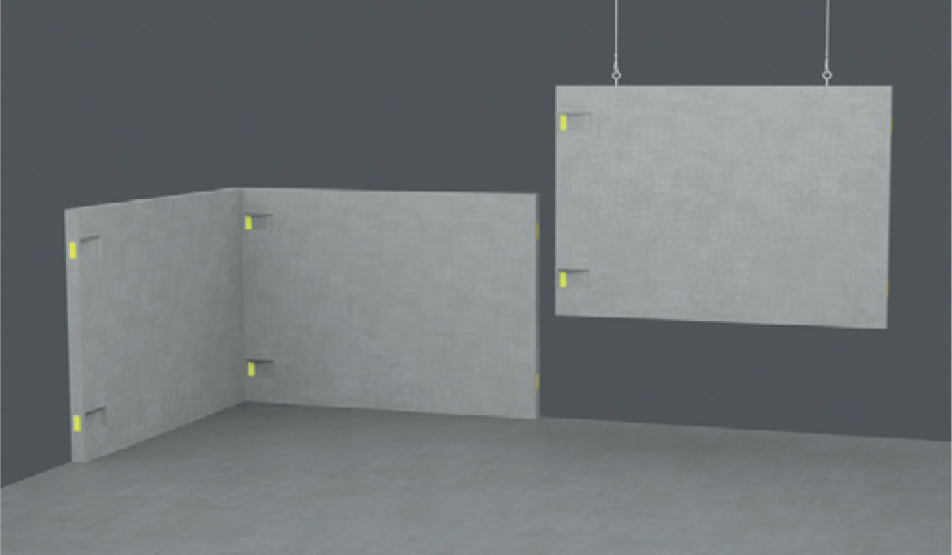

Sestavení prefabrikátů na staveništi

02/02_39_14_NEVO-CONECT_j

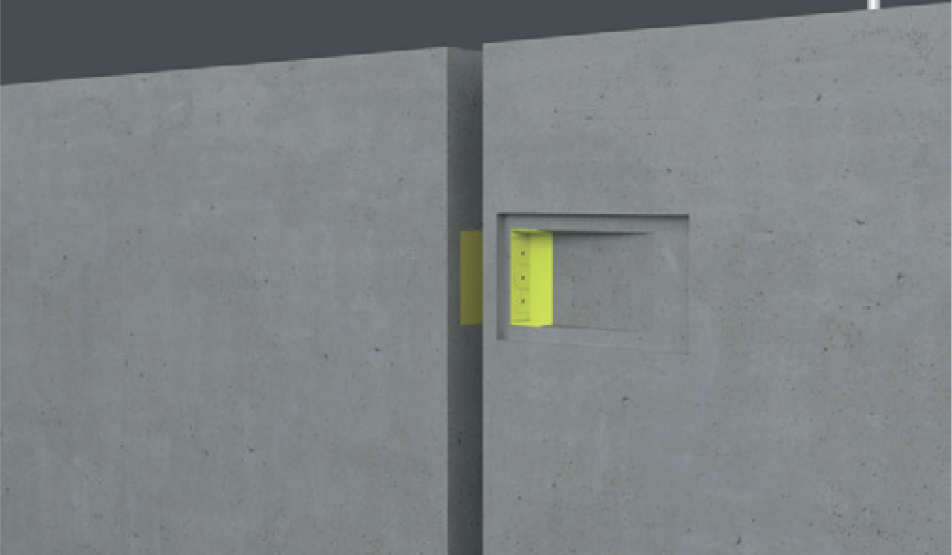

Vyrovnání stěnových prvků pro montáž

02/02_39_15_NEVO-CONECT_k

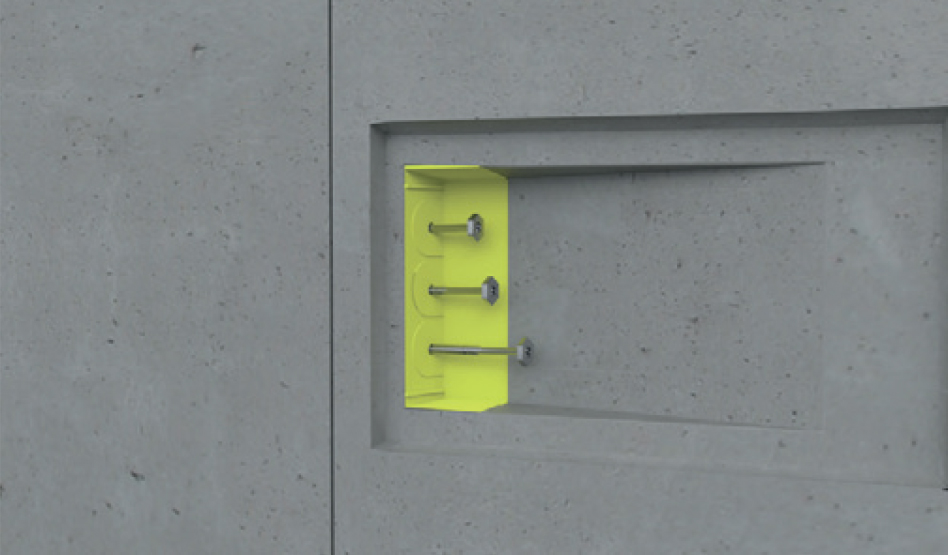

Zasunutí 3 systémových šroubů do vodítky šroubů

02/02_39_16_NEVO-CONECT_l

Kompletně sestavený spoj


Ostatní příslušenství

Ocelový kartáčZaslat ceny tohoto výrobku »

Ocelový kartáč pro čištění děr prostupů (plastové nebo betonové trubky) od nečistot případně zatečeného cementového mléka. Provedení ruční nebo strojní.
02/02_42_01_ocelovy_kartac1

provedení ruční, Číslo výrobku: 109001

02/02_42_02_ocelovy_kartac2

provedení strojní pro vrtačku, Číslo výrobku: 109003

Klíč k vytahování konusůZaslat ceny tohoto výrobku »

SKSA - klíč k vytahování konusů s kuželovým závitem pro jednoduché vytažení konusu po odbednění. Dle šetrnosti zacházení konus může být opakovaně používán.
02/02_42_03_klic1

Číslo výrobku: 107108

Klíč k utahování spínacích tyčíZaslat ceny tohoto výrobku »

Klíč k utahování spínacích tyčí se závitem DW15 se nasadí na zploštění a pohodlně je možné provádět utahování nebo povolování.
02/02_42_04_klic2

Číslo výrobku: 703015


Pouzdro lešení do výtahových šachetZaslat ceny tohoto výrobku »

Pouzdro lešení na výtahové šachty se upevňuje na bednění např. výtahových šachet a slouží společně s vložkou pouzdra lešení k vytvoření lešenářských podest z nichž se následně může montovat patro armatury, bednění nebo techno- logie výtahů.
Číslo výrobku: 604230 pouzdro plastové (žluté)

Vložka lešení (botka) nasazuje se do pouzdra lešení a slouží jako opora nosníků lešení. Únosnost 3,5 kN.
Číslo výrobku: 602240 pouzdro plastové (žluté)

02/02_42_05_pouzdro_leseni_nakres

02/02_42_06_pouzdro_leseni

02/02_42_07_vlozka_leseni

02/02_42_08_pouzdro_leseni_foto


Středová vložka Zaslat ceny tohoto výrobku »

Číslo výrobku: 242000
Je plastový výrobek, dodávaný ve svitku délky 96 m (průměr svitku cca 1 m), který slouží k vytvoření předělu ve formě a současně sražení hran. Dále k ohranění tvarů čela forem.

02/02_42_09_stredova_vlozka

02/02_42_10_stredova_vlozka_foto
