Kompozitní výztuže »

Kompozitní basaltové výztuže (pruty, karisítě)

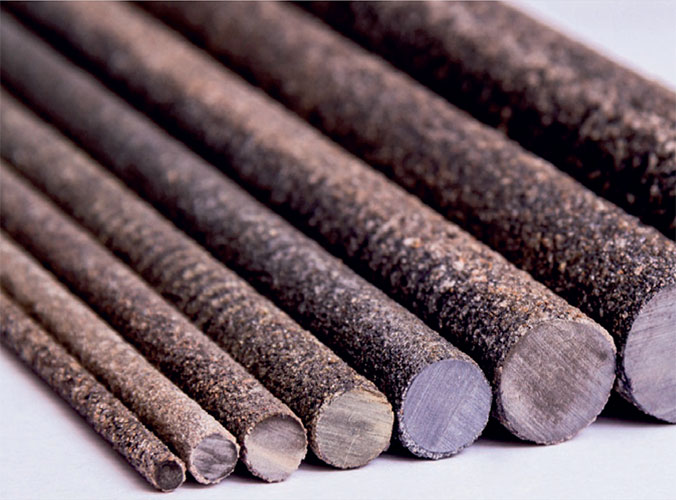

Kompozitní výztuž pruty (tyče)

Jsou vyrobeny z čedičových vláken a ty jsou pojeny tekutým pojivem (pryskyřice) při procesu kontinuální výroby (pultruze) a vznikají nekonečné pruty, které se pak krátí podle požadavků zákazníků na konkrétní délky.
Jsou dodávány buď v tyčích (max. délka 12 m, standartně 6 m) anebo ve svitcích (ø6, 8, 10), délka standartně 100 m.
Rozsah průměrů výztužných prutů je ø2 až ø32 mm.
Pruty jsou v závěru výrobního procesu opatřeny povlakem křemičitého písku, který zvyšuje přídržnost k betonu a odolnost proti vytržení nebo je na povrch navinuta “spirála”, která zvyšuje odolnost proti vytržení (supluje žebírka u žebírkové oceli).

12/12_140_01_kompozitni-vyztuze-tyce1

12/12_140_02_kompozitni-vyztuze-tyce_baleni

Kompozitní výztuž - TyčeZaslat ceny tohoto výrobku »

Číslo výrobku Rozměr [mm] Balení Délka svitku [bm] Hmotn. [kg/bm] Hmotn. balení MJ
778 040 ø 4 svitek 100 0,063 0 bm
778 050 ø 5 svitek 100 - 0 bm
778 060 ø 6 svitek 100 0,093 4,5 bm
778 080 ø 8 svitek 100 0,1131 0 bm
778 100 ø 10 svitek 100 0,172 0 bm
778 120 ø 12 tyče 0,232 0 bm
778 140 ø 14 tyče 0,315 0 bm
778 160 ø 16 tyče 0 bm

Kompozitní výztužné sítě (svitky, tabule)

Jsou vyráběny z kompozitního basaltového drátu ve svitcích (výztuže průměru ø2,2 nebo ø3,0 mm) nebo v tabulích (výztuže pr. ø4 až ø10 mm).
Formát kompozitních sítí ve svitcích je momentálně omezen šířkou 1200mm z důvodu šířky linky pro vytváření spojů (svarů), délka je omezená velikostí svitků kvůli manipulaci, zpravidla se vyrábí v návinu 30 m, na požadavek lze i 50 m.
Tabule jsou vyráběny standartně ve formátu 2x3 m.

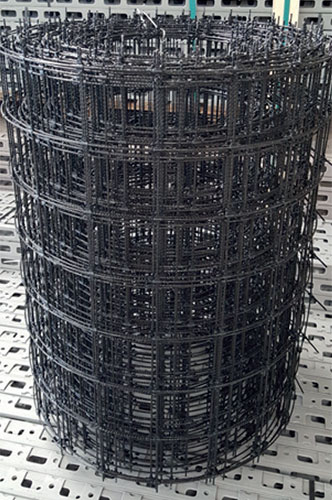

12/12_140_03_kompozitni-vyztuze-site1

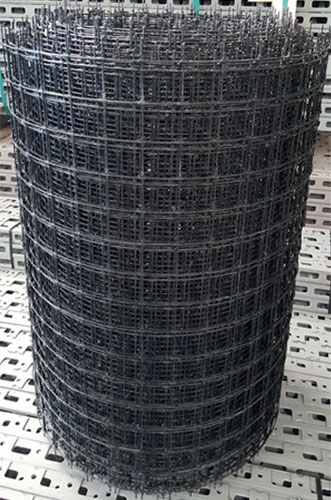

12/12_140_04_kompozitni-vyztuze-site2

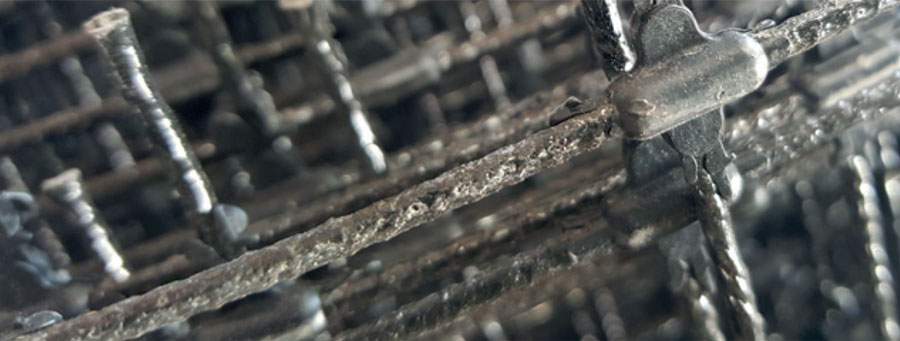

12/12_140_05_kompozitni-vyztuze-site3

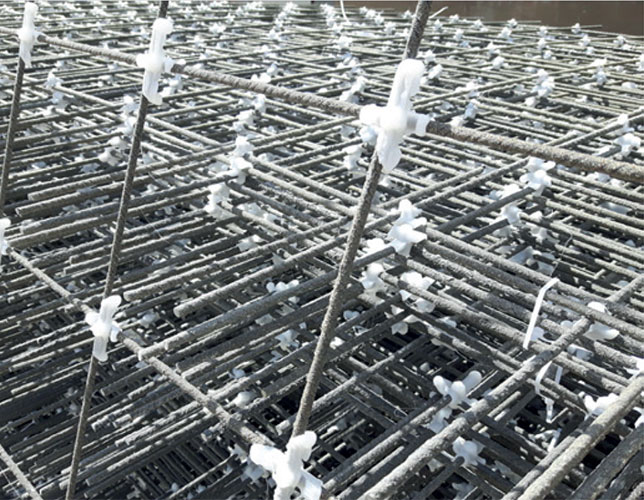

12/12_140_06_kompozitni-vyztuze-site4

12/12_140_07_kompozitni-vyztuze-site5

Kompozitní karisítěZaslat ceny tohoto výrobku »

Číslo Název výrobku Hmotn. výrobku [kg/m2] MJ
777022 Kompozit kari síť 2,2-50/50; délka/šířka 1400/550 mm, pr. 2,2 mm, oko 50x50 mm (čedičový kompozit) 0,27 m2
777030 Kompozit kari síť 3-100/š75 cm, pr. 3 mm, oko 100x100 mm, rozměr role 0,75x30,0m=22,5m2; (čedičový komp.) 0,27 m2
777031 Kompozit kari síť 2,2-50/š80 cm; pr. 2,2 mm, oko 50x50 mm, rozměr role 0,80x30,0m=24m2; (čedičový komp.) 0,27 m2
777033 Kompozit kari síť 2,2-100/100 pr. 2,2 mm, oko 100x100 mm, rozměr tabule 0,75x3m=2,25m2; (čedičový komp.) 0,22 m2
777040 Kompozit kari síť 4-100/š120 cm pr. 4 mm, oko 100x100 mm, rozměr role 1,2x30,0m=36m2; (čedičový komp.) 0 m2
777060 Kompozit kari síť 6-200/200 pr. 6 mm, oko 200x200 mm, rozměr TABULE 2,05x3,1m=6,355m2; (čedičový komp.) 1,16 m2
777070 Kompozit kari síť 6-150/150 pr. 6 mm, oko 150x150 mm, rozměr tabule 2,05x3,1m=6,355m2; (čedičový komp., tabule) 1,51 m2
777075 Kompozit kari síť 6-150/150 pr. 6 mm, oko 150x150 mm, rozměr tabule 1,75x3,0m=5,25m2; (čedičový komp.) 1,51 m2
777078 Kompozit kari síť. pr. 8/100/100 mm, tabule 2,0x3,0m=6,0m2; (čedičový kompozit) 2,27 m2
777080 Kompozit kari síť. pr. 8/150/150 mm, tabule 2,05x3,1m=6,355m2; (čedičový kompozit) 1,4 m2
777082 Kompozit kari síť. pr. 8/200/200 mm, rozměr tabule 2x3m=6m2; (čedičový kompozit) 1,25 m2
777083 Kompozit kari síť 3-200/100/š83cm, 0,83x50 m=41,5 m2 rozm. role; Orlitech MESH (čed. komp.); pr.3 mm, oko 200x100 mm 0,14 m2
777103 Kompozit kari síť 3-200/100/š103cm, 1,03x50 m=51,5 m2 rozm. role; Orlitech MESH (čed. komp.); pr.3 mm, oko 200x100 mm 0,14 m2
777120 Kompozit kari síť 3-100/100- š120 cm, 1,2x30 m=36 m2 rozm. role; Orlitech MESH (čed. komp.); pr.3 mm, oko 100x100 mm, svitek 0,27 m2

Zkoušky

Pevnost v tahu cca (1215-1373) MPa
Modul pružnosti v tahu Em (42,5 - 59,7) GPa) Pevnost ve smyku (285 - 325) MPa
Zkouška stanovení odolnosti vůči alkalickému prostředí
Zkouška o soudržnosti s betonem (27,6 - 54,6) N/mm2
Hodnoty se liší dle průměrů

VÝHODY
• Vysoká pevnost
• Nízká hmotnost
• Jednoduchá manipulace
• Odolné vůči korozi a UV záření
• Odolnost vůči chemickým agresivním látkám
• Elektricky nevodivé a nemagnetické
• Nízké náklady na dopravu



Použití

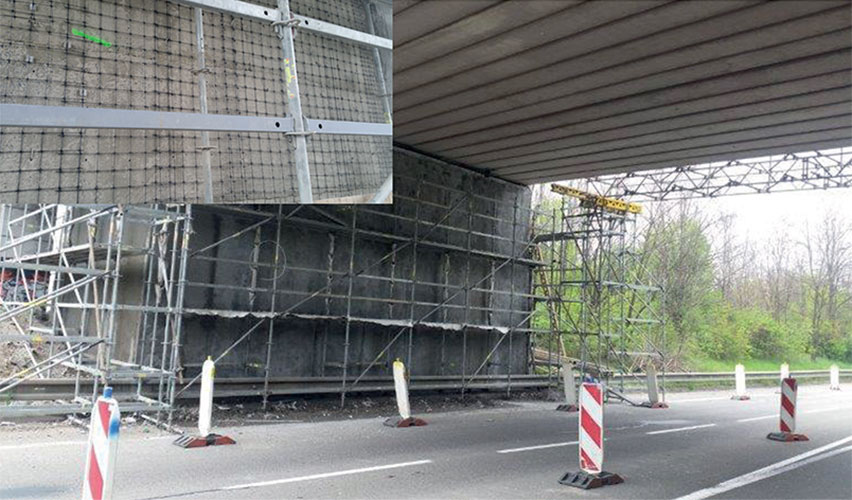

• Vyztužování proti prasklinám vznikajících při smršťování betonu • Vyztužování tenkých konstrukcí, kde je požadavek na mi- nimální krytí • Vyztužování pěnobetonu jako vrstvy zlepšujíci vlastnosti podkladové vrstvy průmyslové podlahy • Vyztužování Anhydritových podlah • Vyztužování stříkaných betonů při rekonstrukci mostu • Vyztužování základových desek lehkých staveb

12/12_141_01_kompozitni-vyztuze-site

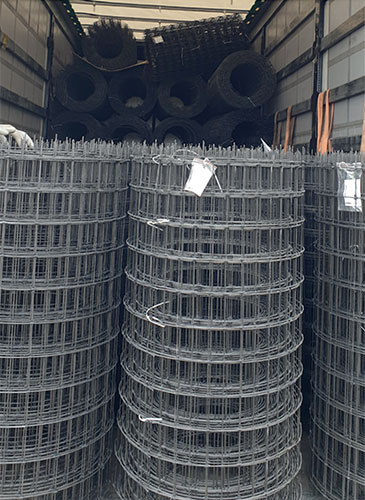

12/12_141_02_kompozitni-vyztuze-site

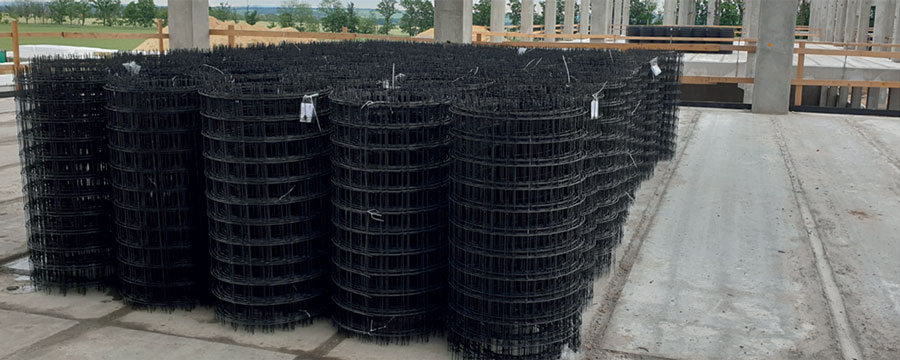

12/12_141_03_kompozitni-vyztuze-site

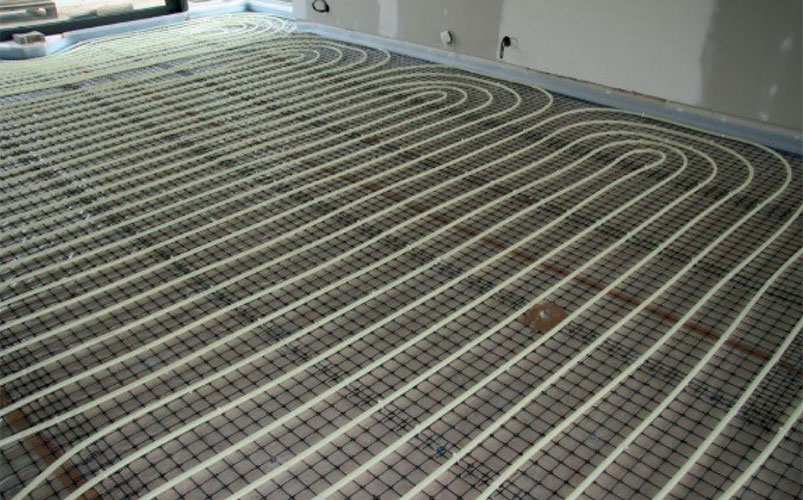

Použití kompozitní sítě pro vyztužení potěru na prefebrikovaných panelech

12/12_141_04_kompozitni-vyztuze-site


Kompozity další příslušenství

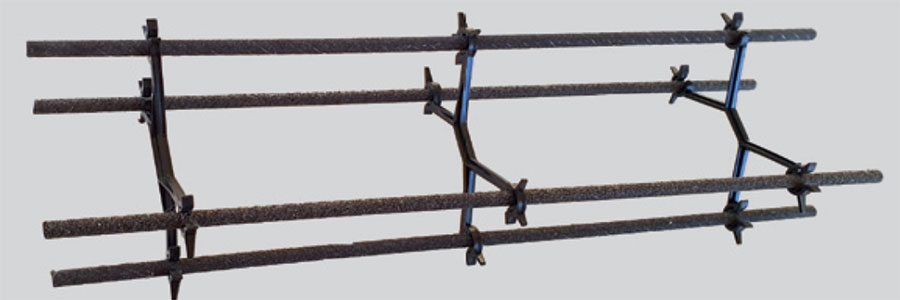

Třmínky
Slouží k rozmístění kompozitní výztuže např. v překladech nebo věncích. Jsou vyrobeny z plastu v rozměrech 70 x 70, 100 x 100, 120 x 120, 140 x 100, 150 x 150, 150 x 190, 200 x 200, 270 x 270 pro průměry armatury 5 až 14 mm.
Více info na dotaz.

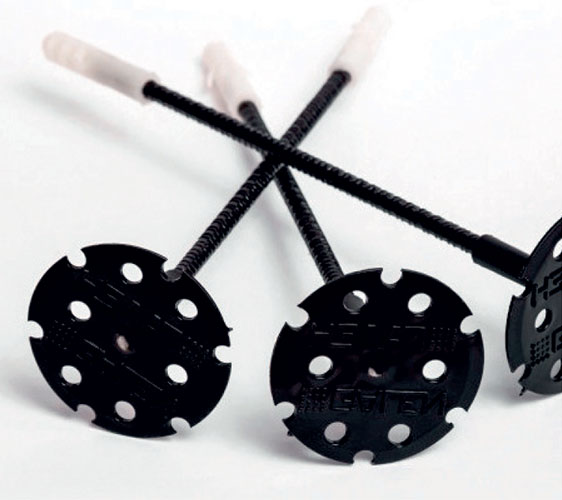

Hmoždinky
Délka hmoždinky оd 100 až 300 mm • Kotevní hloubka 60 mm • Průměr dříku 5 mm • Průměr talířku 60 mm
Pevnost v tahu – minimální 1000 MPa
Charakteristická zatížení
A - Beton В25 - 0,16 kN; B - Cihla - plná - 0,14 kN; D - Lehčený mezerovitý beton - 0,10 kN

12/12_141_05_kompozity-prislusenstvi-trminky1

12/12_141_06_kompozity-prislusenstvi-trminky2

12/12_141_07_kompozity-prislusenstvi-hmozdinky

Kompozitní sklovláknové výztuže (karisítě, pruty)

Kompozitní výztuž (karisítě, tabule)

Svitky nebo tabule jsou vyráběny ze skelných kompozitových vláken (průměru ø2,2; ø3,0; ø4,0; ø5,0; ø6,0 nebo ø8,0 mm).
Šířky kompozitních sítí ve svitcích jsou momentálně dostupné v těchto rozměrech: 800mm, 1000mm, 1200mm, 1500mm a 2000mm (případně dle infividuálních požadavků), délka návinu je obecně 25m nebo 50m.
Tabule jsou vyráběny standartně ve formátu 1,5x4m případně 2,0x3,0m

Číslo Název výrobku Hmotn. výrobku [kg/m2] MJ
777522 Kompozit TG kari síť 2-100/100- š200cm, 2,0x25m=50,0 m2 rozměr role (sklovláknový kompozit); pr.2mm, oko 100x100mm 0,279 m2
777524 Kompozit TG kari síť 2,2-100/200- š80cm, 0,8x50m=40,0 m2 rozměr role (sklovláknový kompozit); pr.2,2mm, oko 100x200mm 0,279 m2
777525 Kompozit TG kari síť 2,2-100/200- š100cm, 1,0x50m=50,0 m2 rozměr role (sklovláknový kompozit); pr.2,2mm, oko 100x200mm 0,279 m2
777526 Kompozit TG kari síť 2,2-100/200- š120cm, 1,2x50m=60,0 m2 rozměr role (sklovláknový kompozit); pr.2,2mm, oko 100x200mm 0,279 m2
777532 Kompozit TG kari síť 3-100/100- š200cm, 2,0x25m=50,0 m2 rozměr role (sklovláknový kompozit); pr.3mm, oko 100x100mm 0,279 m2
777534 Kompozit TG kari síť 3-50/50- š200cm, 2,0x25m=50,0 m2 rozměr role (sklovláknový kompozit); pr.3mm, oko 50x50mm 0,279 m2
777535 Kompozit TG kari síť 3-100/100- š150cm, 1,5x25m=37,5 m2 rozměr role (sklovláknový kompozit); pr.3mm, oko 100x100mm 0,279 m2
777542 Kompozit TG kari síť 4-100/100- š200cm, 2,0x25m=50,0 m2 rozměr role (sklovláknový kompozit); pr.4mm, oko 100x100mm 0,429 m2
777543 Kompozit TG kari síť 4-100/100- š200cm, 2,0x50m=100,0 m2 rozměr role (sklovláknový kompozit); pr.4mm, oko 100x100mm 0,429 m2
777546 Kompozit TG kari síť 4-150/150- š200cm, 2,0x25m=50,0 m2 rozměr role (sklovláknový kompozit); pr.4mm, oko 150x150mm 0,300 m2
777550 Kompozit TG kari síť 5-100/100- š200cm, 2,0x25m=50,0 m2 rozměr role (sklovláknový kompozit); pr.5mm, oko 100x100mm 0,770 m2
777551 Kompozit TG kari síť 5-150/150- š200cm, 2,0x25m=50,0 m2 rozměr role (sklovláknový kompozit); pr.5mm, oko 150x150mm 0,500 m2
777552 Kompozit TG kari síť 5-200/200- š200cm, 2,0x25m=50,0 m2 rozměr role (sklovláknový kompozit); pr.5mm, oko 200x200mm 0,294 m2
777553 Kompozit TG kari síť 5-100/100- š200cm, 2,0x50m=100,0 m2 rozměr role (sklovláknový kompozit); pr.5mm, oko 100x100mm 0,770 m2
777554 Kompozit TG kari síť 5-100/100- š150cm, 1,5x50m=75,0 m2 rozměr role (sklovláknový kompozit); pr.5mm, oko 100x100mm 0,770 m2
777555 Kompozit TG kari síť 5-100/100- š150cm, 1,5x25m=37,5 m2 rozměr role (sklovláknový kompozit); pr.5mm, oko 100x100mm 0,770 m2
777662 Kompozit TG kari síť 6-100/100- š200cm, 2,0x3,0m=6,0 m2 rozměr tabule (sklovláknový kompozit); pr.6mm, oko 100x100mm 1,045 m2
777663 Kompozit TG kari síť 6-100/100- š150cm, 1,5x4,0m=6,0 m2 rozměr tabule (sklovláknový kompozit); pr.6mm, oko 100x100mm 1,045 m2
777664 Kompozit TG kari síť 6-150/150- š200cm, 2,0x3,0m=6,0 m2 rozměr tabule (sklovláknový kompozit); pr.6mm, oko 150x150mm 0,698 m2
777665 Kompozit TG kari síť 6-150/150- š.150cm, 1,5x4,0m=6,0 m2 rozměr tabule (sklovláknový kompozit); pr.6mm, oko 150x150mm 0,698 m2
777666 Kompozit TG kari síť 6-200/200- š200cm, 2,0x3,0m=6,0 m2 rozměr tabule (sklovláknový kompozit); pr.6mm, oko 200x200mm 0,475 m2
777684 Kompozit TG kari síť 8-150/150- š200cm, 2,0x3,0m=6,0 m2 rozměr tabule (sklovláknový kompozit); pr.8mm, oko 150x150mm 1,154 m2
777685 Kompozit TG kari síť 8-150/150- š150cm, 1,5x4,0m=6,0 m2 rozměr tabule (sklovláknový kompozit); pr.8mm, oko 150x150mm 1,154 m2
777686 Kompozit TG kari síť 8-200/200- š200cm, 2,0x3,0m=6,0 m2 rozměr tabule (sklovláknový kompozit); pr.8mm, oko 200x200mm 0,777 m2
