Přepravní kotvy s kulovou hlavou

Kotvy s kulovou hlavou jsou vhodné pro přepravu všech typů prefabrikovaných betonových prvků. Kotvy jsou vyrobeny z materiálu S355J2/20Mn2 za příplatek je možné v provedení pozink/nerez

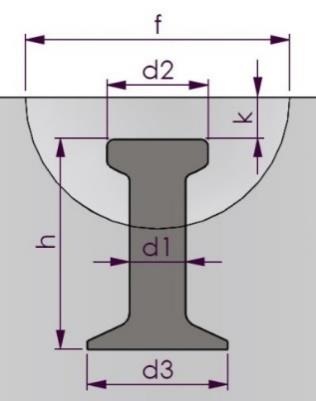

KKA kotva s kulovou hlavou schéma

Číslo výrobku	Zatížení [t]	Výška [mm]	Ød1 [mm]	Ød2 [mm]	Ød3 [mm]	Minimální krytí betonu [mm]	Průměr vynechávky [mm]	Počet ks/bal	Hmotnost [kg/ks]
10010	1,3	35	10	19	25	10	60	400	0,040
1001	1,3	40	10	19	25	10	60	400	0,045
1003	1,3	45	10	19	25	10	60	400	0,047
1005	1,3	50	10	19	25	10	60	400	0,052
1000	1,3	55	10	19	25	10	60	40	0,056
1002	1,3	65	10	19	25	10	60	300	0,060
1004	1,3	85	10	19	25	10	60	300	0,073
1006	1,3	120	10	19	25	10	60	200	0,096
10070	1,3	170	10	19	25	10	60	200	0,131
1008	1,3	240	10	19	25	10	60	100	0,168
1010-2,5-40	2,5	40	14	26	35	11	74	200	0,106
1011	2,5	45	14	26	35	11	74	200	0,118
1010	2,5	55	14	26	35	11	74	200	0,120
1012	2,5	65	14	26	35	11	74	200	0,130
1014	2,5	85	14	26	35	11	74	150	0,150
1160	2,5	100	14	26	35	11	74	100	0,173
1016	2,5	120	14	26	35	11	74	100	0,190
1018	2,5	140	14	26	35	11	74	100	0,216
1020	2,5	170	14	26	35	11	74	100	0,247
10211	2,5	210	14	26	35	11	74	50	0,308
1021	2,5	240	14	26	35	11	74	50	0,336
1022	2,5	270	14	26	35	11	74	50	0,370
10220	2,5	280	14	26	35	11	74	50	0,386
1023	4	55	18	36	45	15	94	100	0,250
1019	4	65	18	36	45	15	94	100	0,258
1024	4	75	18	36	45	15	94	100	0,270
1059	4	85	18	36	45	15	94	50	0,286
1025	4	95	18	36	45	15	94	50	0,306
1026	4	100	18	36	45	15	94	50	0,320
1028	4	120	18	36	45	15	94	50	0,356
1027	4	150	18	36	45	15	94	50	0,416
1030	4	170	18	36	45	15	94	50	0,461
1031	4	210	18	36	45	15	94	50	0,536
10310	4	220	18	36	45	15	94	25	0,556
1032	4	240	18	36	45	15	94	25	0,596
1033	4	300	18	36	45	15	94	25	0,716
1034	4	340	18	36	45	15	94	25	0,796
10342	4	410	18	36	45	15	94	25	0,912
1045	5	55	20	36	50	15	94	50	0,256
1047	5	65	20	36	50	15	94	50	0,299
1036	5	75	20	36	50	15	94	50	0,327
1037	5	85	20	36	50	15	94	50	0,350
1038	5	95	20	36	50	15	94	50	0,369
1039	5	100	20	36	50	15	94	50	0,388
1043	5	110	20	36	50	15	94	50	0,412
1040	5	120	20	36	50	15	94	50	0,437
10400	5	140	20	36	50	15	94	25	0,547
10410	5	160	20	36	50	15	94	25	0,555
1041	5	170	20	36	50	15	94	25	0,560
1042	5	180	20	36	50	15	94	25	0,564
1125	5	210	20	36	50	15	94	25	0,594
1044	5	240	20	36	50	15	94	25	0,724
10440	5	300	20	36	50	15	94	25	0,907
1046	5	340	20	36	50	15	94	25	0,967
1048	5	480	20	36	50	15	94	15	1,323
10490	7,5	85	24	47	60	15	118	25	0,600
1049	7,5	95	24	47	60	15	118	25	0,626
1050	7,5	100	24	47	60	15	118	25	0,640
1051	7,5	105	24	47	60	15	118	25	0,654
1053	7,5	110	24	47	60	15	118	25	0,668
1052	7,5	120	24	47	60	15	118	25	0,704
1054	7,5	140	24	47	60	15	118	25	0,775
1055	7,5	150	24	47	60	15	118	25	0,823
1056	7,5	165	24	47	60	15	118	25	0,877
1058	7,5	200	24	47	60	15	118	25	1,000
1057	7,5	240	24	47	60	15	118	25	1,440
1060	7,5	300	24	47	60	15	118	10	1,660
10601	7,5	340	24	47	60	15	118	10	1,800
1061	7,5	540	24	47	60	15	118	1	2,200
1062	7,5	680	24	47	60	15	118	1	2,700
1064	10	115	28	47	70	15	118	25	0,905
1065	10	120	28	47	70	15	118	25	0,951
1066	10	135	28	47	70	15	118	25	1,024
1067	10	140	28	47	70	15	118	25	1,048
1068	10	150	28	47	70	15	118	25	1,075
1069	10	165	28	47	70	15	118	20	1,172
1070	10	170	28	47	70	15	118	20	1,190
1071	10	200	28	47	70	15	118	20	1,340
1072	10	210	28	47	70	15	118	15	1,359
1073	10	220	28	47	70	15	118	15	1,434
10730	10	250	28	47	70	15	118	15	1,538
10750	10	300	28	47	70	15	118	10	1,822
10741	10	325	28	47	70	15	118	10	1,851
1074	10	340	28	47	70	15	118	10	2,010
10760	10	420	28	47	70	15	118	1	2,358
10740	10	500	28	47	70	15	118	1	2,788
1075	10	540	28	47	70	15	118	1	3,000
1077	10	650	28	47	70	15	118	1	3,500
10770	10	680	28	47	70	15	118	1	3,654
10791	15	110	34	70	85	15	160	10	1,584
1079	15	120	34	70	85	15	160	10	1,688
1076	15	140	34	70	85	15	160	10	1,820
10781	15	155	34	70	85	15	160	10	1,900
1078	15	165	34	70	85	15	160	10	1,990
1081	15	180	34	70	85	15	160	10	2,050
1085	15	200	34	70	85	15	160	10	2,270
1083	15	240	34	70	85	15	160	1	2,540
1080	15	300	34	70	85	15	160	1	3,000
1082	15	400	34	70	85	15	160	1	3,500
10820	15	550	34	70	85	15	160	1	4,580
10822	15	650	34	70	85	15	160	1	5,133
10821	15	840	34	70	85	15	160	1	6,930
10841	20	120	39	70	98	15	160	1	2,198
10842	20	140	39	70	98	15	160	1	2,380
1084	20	165	39	70	98	15	160	1	2,400
10861	20	180	39	70	98	15	160	1	2,430
1086	20	200	39	70	98	15	160	1	2,700
1087	20	230	39	70	98	15	160	1	2,900
1088	20	240	39	70	98	15	160	1	3,000
10880	20	250	39	70	98	15	160	1	3,250
10881	20	280	39	70	98	15	160	1	3,708
1089	20	300	39	70	98	15	160	1	3,600
1090	20	340	39	70	98	15	160	1	4,000
1092	20	500	39	70	98	15	160	1	5,620
1093	32	200	50	88	135	27	214	1	5,700
1095	32	250	50	88	135	27	214	1	6,500
1099	32	260	50	88	135	27	214	1	6,600
1094	32	280	50	88	135	27	214	1	6,900
10994	32	300	50	88	135	27	214	1	7,200
10996	32	320	50	88	135	27	214	1	7,500
10995	32	500	50	88	135	27	214	1	11,180
1096	32	700	50	88	135	27	214	1	14,280
1098	32	1000	50	88	135	27	214	1	18,000
1097	32	1200	50	88	135	27	214	1	21,100

ASK gumové vynechávky

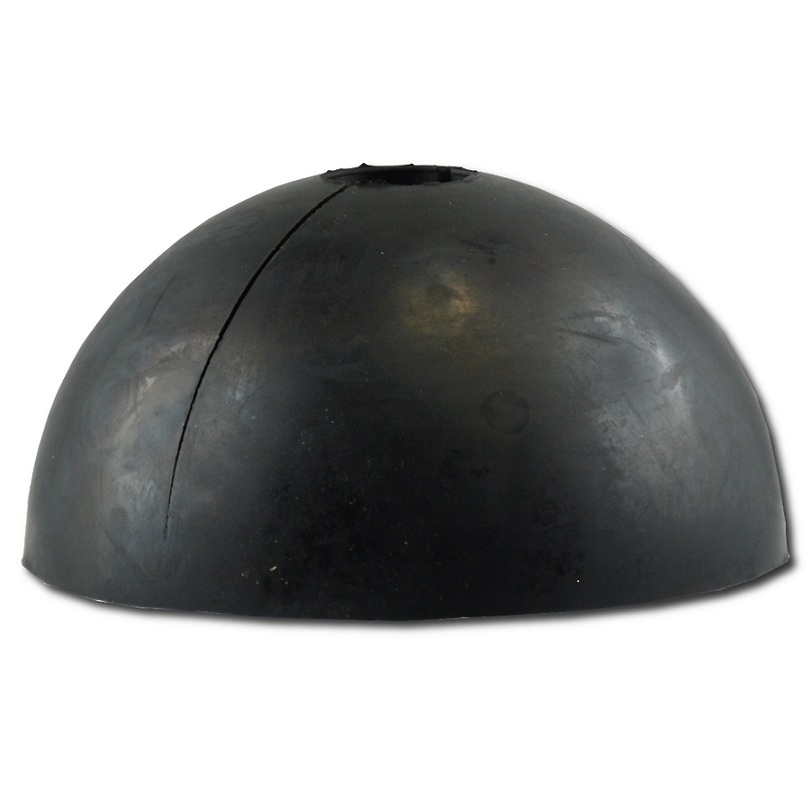

ASK gumové vynéchávky jsou důležitou součástí systému transportních kotev. Vynechávky jsou přesně vyrobeny pro zvedací závěsy BGW. Před instalací musí být vynechávka několikrát namočena do separačního oleje, lehkým poklepáním se oddělí do čerstvého betonu. ASK Gumová vynechávka je vyrobena z pryže, používá se k upevnění kotvy s kulovou hlavou.

Gumová vynechávka pro KKA pro lepení

Gumová vynechávka pro KKA se šroubem

Číslo výrobku	Zatížení [t]	Závit	Ø vynechávky [mm]	Minimální krytí betonu [mm]	Počet ks/bal	Hmotnost [kg/ks]
1600	1,0-1,3	M8	60	10	20	0,036
1602	2,0-2,5	M10	74	11	20	0,100
1604	4,0-5,0	M12	94	15	20	0,300
1606	7,5	M12	118	15	20	0,460
1608	8,0-10	M12	118	15	20	0,430
1611	15	M12	160	15	20	1,05
1610	20	M12	160	15	20	1,05
1612	32	M16	214	27	20	2,70

Zvedací oko pro kotvu s kulovou hlavou

Zvedací oko pro kotvu s kulovou hlavou lze dodat ve standartním provedení nebo v provedení s ocelovým lanem. Zvedací oko se manuálně připojí k zabetonované kotvě.

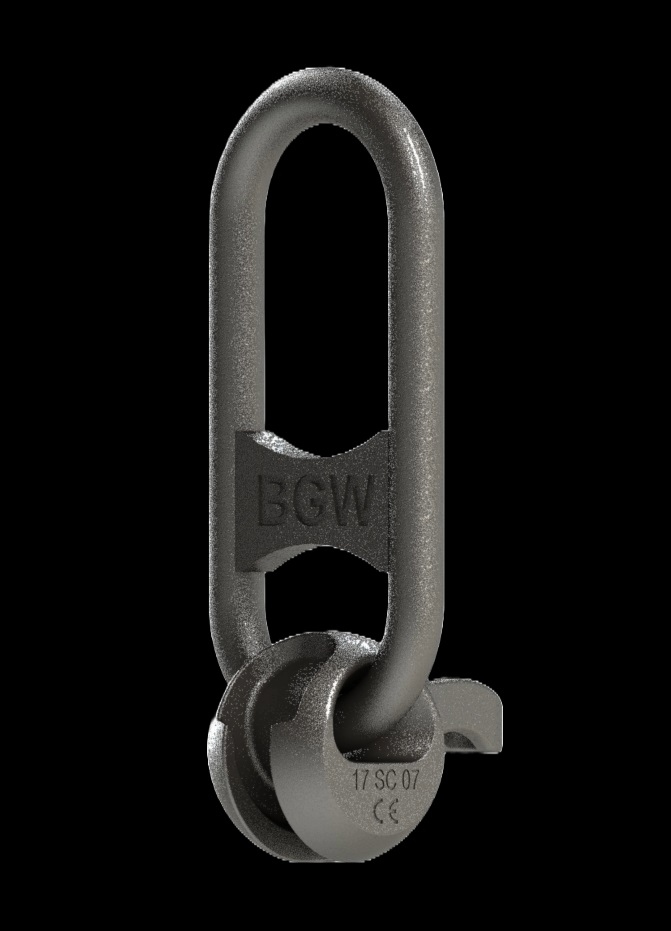

KKA závěs pro kotvy s kulovou hlavou

KKA lanový závěs
