Prvky pro prefabrikace »

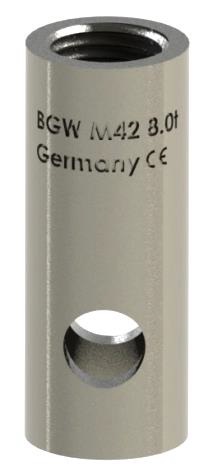

Přepravní kotvy závitové

14/zavit

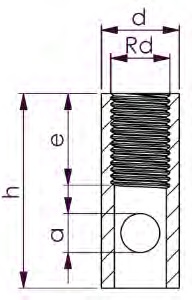

14/rd

Číslo výrobku	Zatížení [t]	Závit	Výška h [mm]	Vnější Ød [mm]	Délka závitu e [mm]	Průměr otvoru a [mm]	Počet kusů v balení	Hmotnost [kg/ks]
0050	0,5	Rd12	40	16	22	8	500	0,028
0052	0,8	Rd14	48	18	25	10,5	250	0,043
0054	1,2	Rd16	54	21	27	13	250	0,063
0056	1,6	Rd18	65	25	34	13	150	0,104
0058	2,0	Rd20	70	27	35	15,5	150	0,148
0060	2,5	Rd24	80	32	43	18	50	0,208
0062	4,0	Rd30	101	38	56	22,5	50	0,370
0064	6,3	Rd36	125	48	69	27,5	25	0,820
0066	8,0	Rd42	140	54	80	32	20	1,075
0068	12,5	Rd42	170	70	107	40	10	2,000

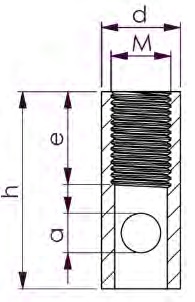

14/m

Číslo výrobku	Zatížení [t]	Závit	Výška h [mm]	Vnější Ød [mm]	Délka závitu e [mm]	Průměr otvoru a [mm]	Počet kusů v balení	Hmotnost [kg/ks]
0051	0,5	M12	40	16	22	8	500	0,028
0053	0,8	M14	48	18	25	10,5	250	0,043
0055	1,2	M16	54	21	27	13	250	0,063
0057	1,6	M18	65	25	34	13	150	0,104
0059	2,0	M20	70	27	35	15,5	150	0,148
0061	2,5	M24	80	32	43	18	50	0,208
0063	4,0	M30	101	38	56	22,5	50	0,370
0065	6,3	M36	125	48	69	27,5	25	0,820
0067	8,0	M42	140	54	80	32	20	1,075
0069	12,5	M52	170	70	107	40	10	2,000
