Těsnění pracovních a dilatačních spar »
ROZMĚRY A PROVEDENÍ
Těsnící plechy nejsou bobtnavé a tudíž nevadí, že před betonáží jsou ve vlhku a vodě. Spodní krycí folie se před betonáží odstra- ňuje a horní ponechá až do „zaklopení" stěny bedněním, před zaklopením je odstraněna, do té doby chrání bitumenovou vrstvu před znečištěním cementovým mlékem nebo prachem.
Prohlášení o shodě
• Rozměr vzdálenosti armatury je rozměr držáku např. DR 250 je pro armaturu vzdálenou od sebe 250 mm (č. výr. 401010).
401090 MS 125 pro plech výšky 125 mm
401092 MS 150 pro plech výšky 150 mm
• Slouží k upevnění těsnících plechů bez základny. • Drát pr. 4 mm, výška 125 nebo 150 mm • Plech se upevňuje na horní výztuž vázacím drátem • Montáž - doporučení 0,6 - 1 ks/1 bm • Balení: svazek 20 ks.
Plechy do spár s reaktivním polymerovým povlakem bez bitumenu určené pro utěsnění pracovních spár. Může být ve styku s běžným PVC těsnícím pásem - není nutná odolnost „BV“ proti bitumenu.
Prodej pouze po celém balení. Balení obsahuje: svitek plechu (20 bm), 30 ks upínacích třmenů, 2 ks stykovací svorky.
Umísťují se mezi výztuž a připevňují vázacím drátem, jednotlivé prvky se slepují přepláto- váním a zajišťují sponou. V případě větších tlouštěk/výšek desek je nutné provést přídavné bednění. Prvky zůstávají v betonu a není zapotřebí žádné práce na odbednění.
Před betonováním stáhnout folii.
LinkForm + LinkFix ztracené bednění se vyrábí v délkách 2 400 mm a montážních rozměrech 130 - 800 mm.
Rozměr E (rozměr mezi výztuží) určuje zákazník pro výrobu.
Vodící profil ABS se vyrábí v rozměrech: výška E = 130 - 1 000 mm, délka standartně 800 mm.
Těsnění pracovních spar (přímé, svitky, oboustranné, jednostranné)

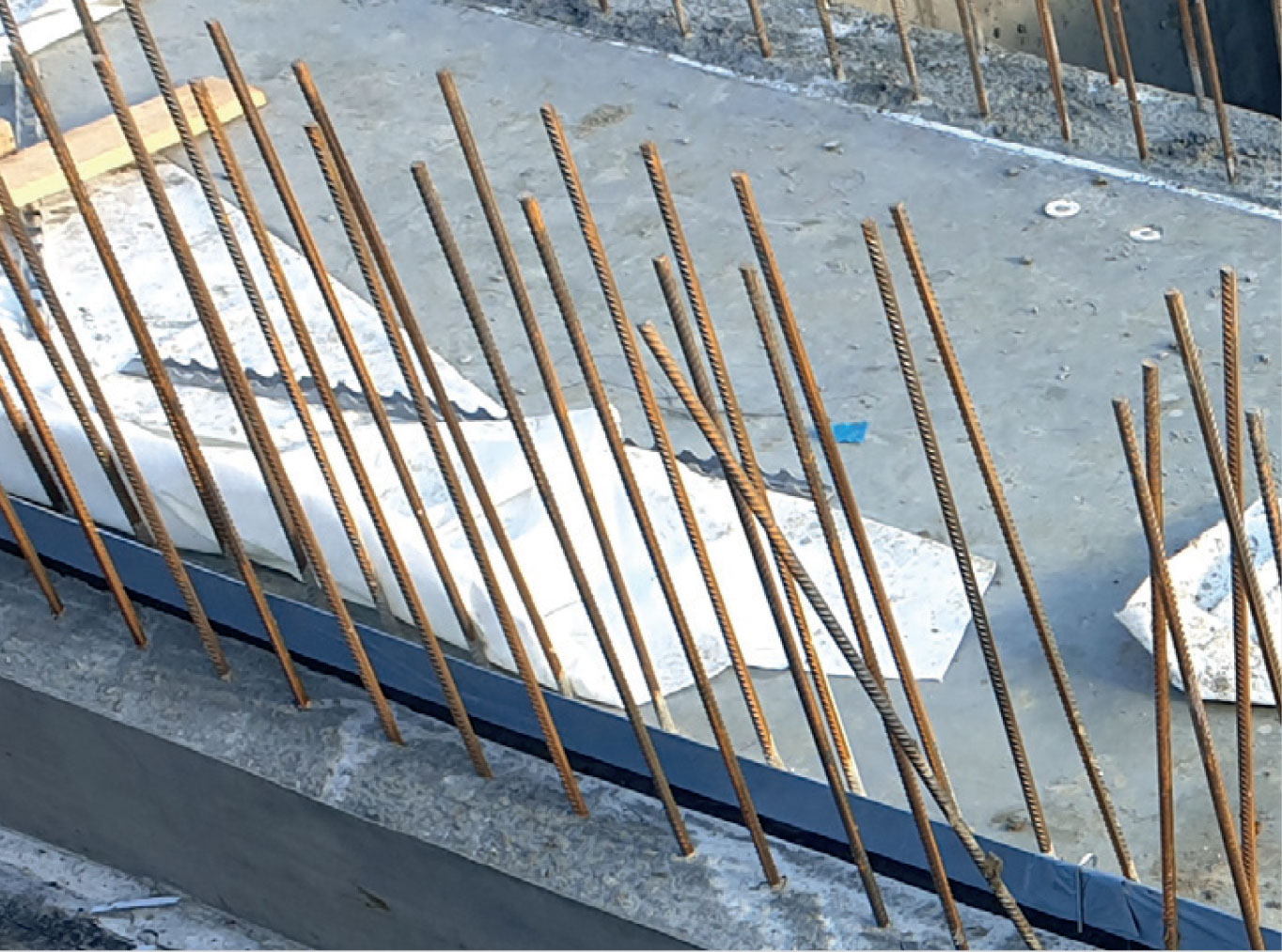

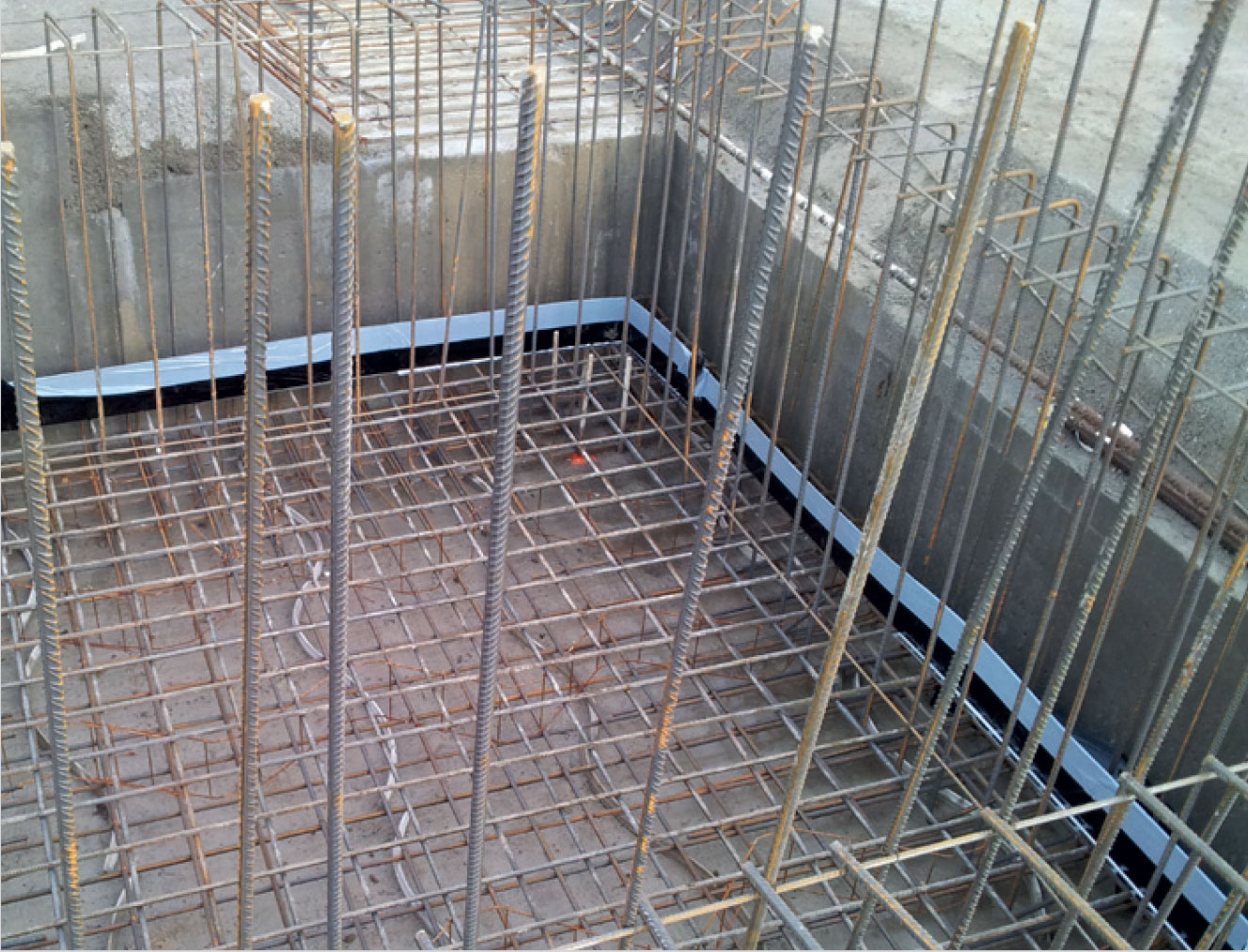

Bitumenové těsnící plechy přímé

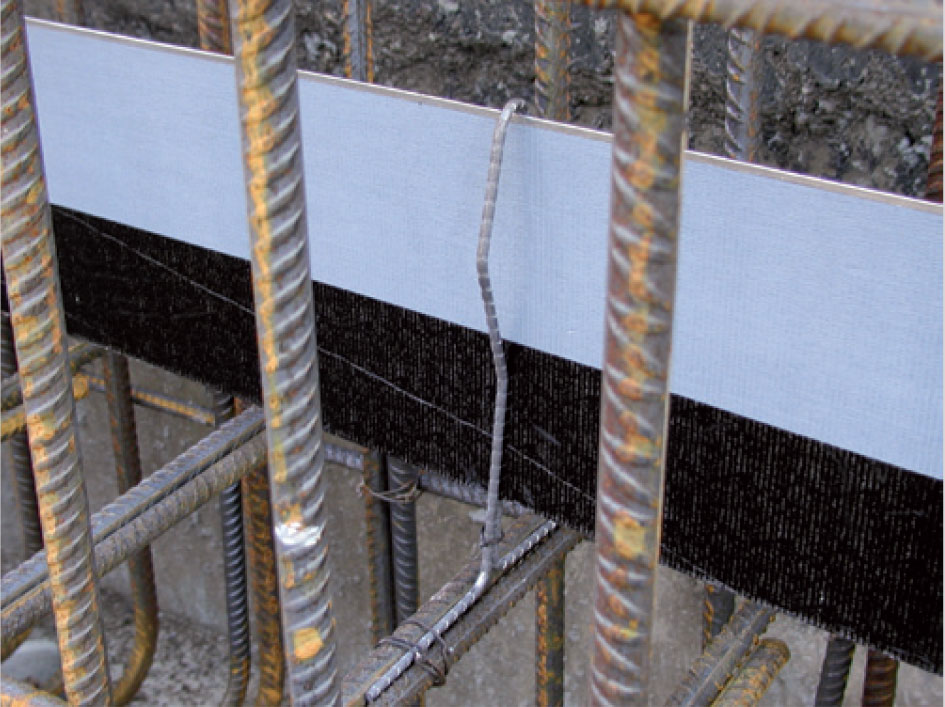

Bitumenové těsnící přímé jsou v oboustranném i jednostranném provedení, mají základnu, která je perforovaná (slouží k uchycení na horní armaturu pomocí vázacího drátu) a je do poloviny délky vlevo a od poloviny vpravo (zajišťuje dobrou stabilitu při betonáži).ROZMĚRY A PROVEDENÍ
Bitumenový těsnící plech BK oboustranný, jednostranný se základnouZaslat ceny tohoto výrobku »
| Číslo výrobku | Název [mm] | Rozměry kart. [ks] | Balení | MJ [kg/bm] | Hmotn. bez/vč. obalu | Poznámka |
| 401002 | BK 160/2 | 2 500 x 160 | 50 bm/20 ks | bm | 1,28/1,76 | vč spoj. spony |
| 401009 | BK 150/2 | 2 500 x 150 | 50 bm/20 ks | bm | 1,24/1,00 | vč spoj. spony |
| 401015 | BK 150/1 | 2 500 x 150 | 50 bm/20 ks | bm | 0,8 | vč spoj. spony |
| 401003 | BK 125/2 | 2 500 x 125 | 50 bm/20 ks | bm | 0,788 | vč spoj. spony |
| 401004 | BK 125/1 | 2 500 x 125 | 50 bm/20 ks | bm | 0,7 | vč spoj. spony |

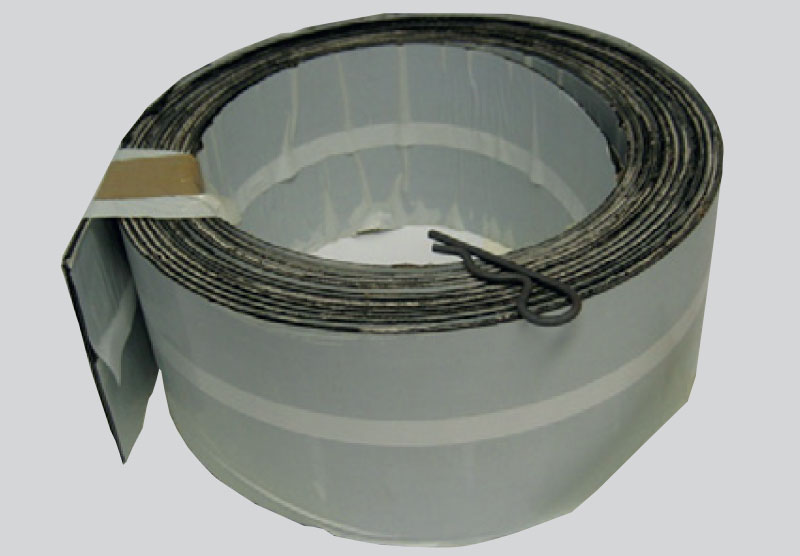

Bitumenový těsnící plech BK – svitekZaslat ceny tohoto výrobku »
| Číslo výrobku | Název [mm] | Rozměry kart. [ks] | Balení | MJ [kg/bm] | Hmotn. bez/vč. obalu | Poznámka |
| 401005 | BK S 150/2 | 20 000 x 150 | 20 bm/1 ks | bm | 0,88 | vč spoj. spony |
| 401006 | BK S 150/1 | 20 000 x 150 | 20 bm/1 ks | bm | 0,79 | vč spoj. spony |
| 401008 | BK S 125/2 | 20 000 x 125 | 20 bm/1 ks | bm | 0,76 | vč spoj. spony |
| 401011 | BK S 125/1 | 20 000 x 125 | 20 bm/1 ks | bm | 0,69 | vč spoj. spony |
Prohlášení o shodě

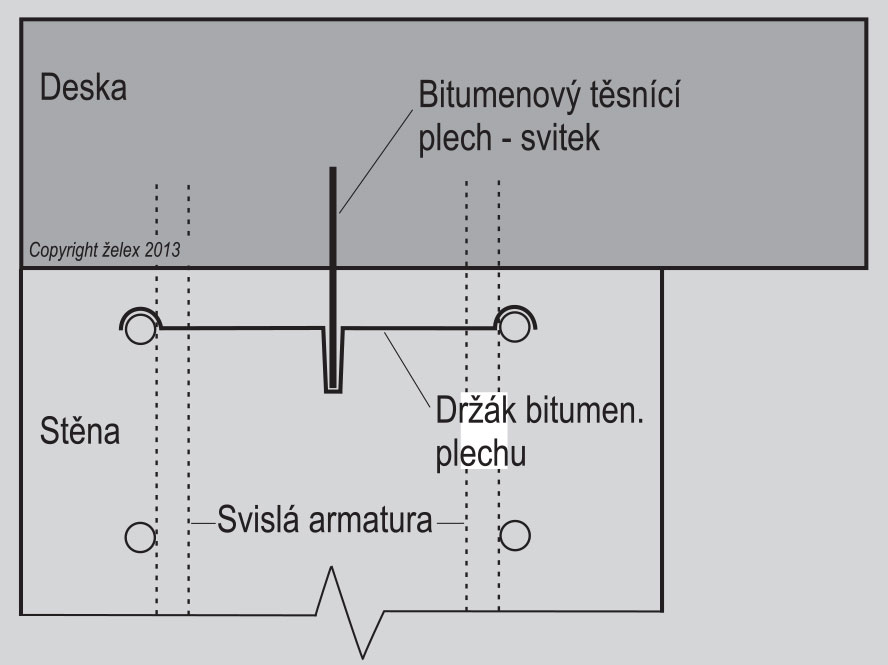

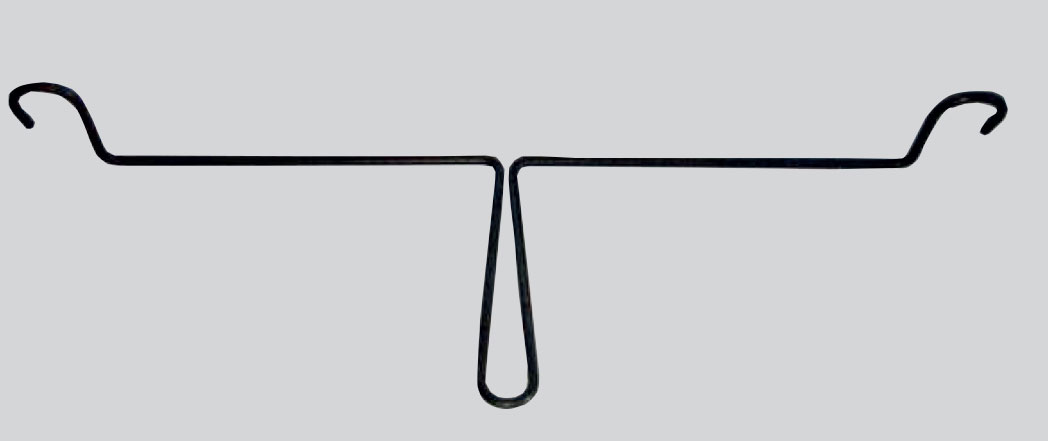

Držák těsnícího plechu (BK svitek) pro upevnění na armaturu Zaslat ceny tohoto výrobku »
• Slouží k upevnění BK plechu - svitek v případu těsnění stěna - deska k armatuře.• Rozměr vzdálenosti armatury je rozměr držáku např. DR 250 je pro armaturu vzdálenou od sebe 250 mm (č. výr. 401010).

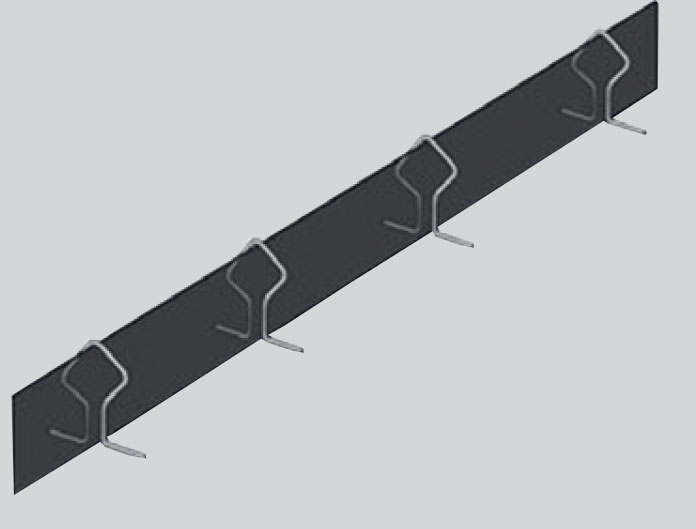

Montážní stojan MS 150/125 (omega kotva)Zaslat ceny tohoto výrobku »
Číslo výrobku:401090 MS 125 pro plech výšky 125 mm
401092 MS 150 pro plech výšky 150 mm
• Slouží k upevnění těsnících plechů bez základny. • Drát pr. 4 mm, výška 125 nebo 150 mm • Plech se upevňuje na horní výztuž vázacím drátem • Montáž - doporučení 0,6 - 1 ks/1 bm • Balení: svazek 20 ks.
Polymerové těsnící plechy
Plechy do spár s reaktivním polymerovým povlakem bez bitumenu určené pro utěsnění pracovních spár. Může být ve styku s běžným PVC těsnícím pásem - není nutná odolnost „BV“ proti bitumenu.

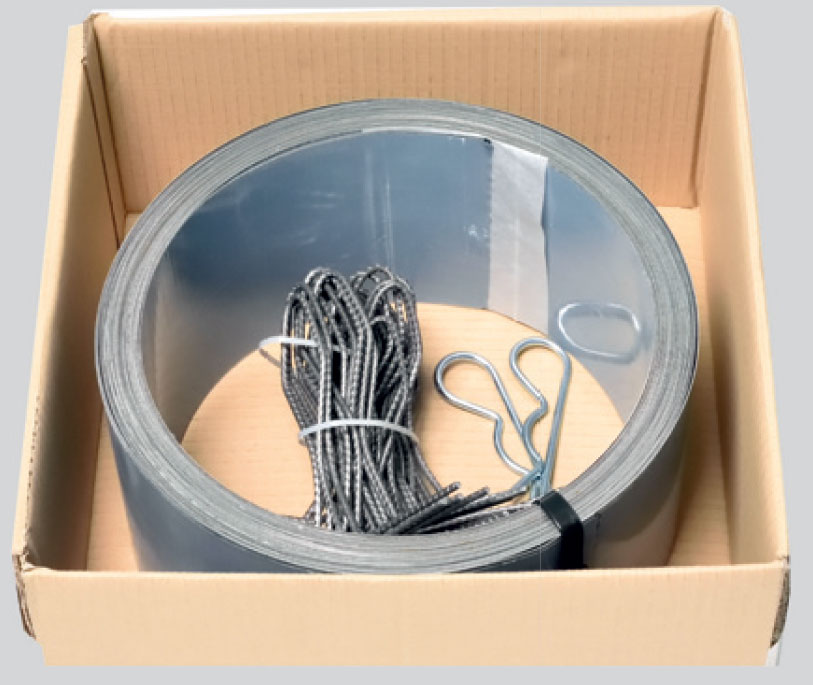

Polymerový těsnící plech VB - svitekZaslat ceny tohoto výrobku »
| Číslo výrobku | Název [mm] | Rozměry kart. [ks] | Balení | MJ | Hmotn. [kg/bm] | Poznámka |
| 401221 | VB1 S 120/1 | 20000 x 120 | 20 bm/1 ks | bm | 0,73 | vč spoj. spon stoj. |
| 401222 | VB1 S 120/2 | 20000 x 120 | 20 bm/1 ks | bm | 0,86 | vč spoj. spon stoj. |
| 401261 | VB1 S 160/1 | 20000 x 160 | 20 bm/1 ks | bm | 0,93 | vč spoj. spon stoj. |
| 401262 | VB2 S 160/2 | 20000 x 160 | 20 bm/1 ks | bm | 1,05 | vč spoj. spon stoj. |
| 401270 | VB2 S 240/2 | 20000 x 240 | 20 bm/1 ks | bm | 1,55 | vč spoj. spon stoj. |

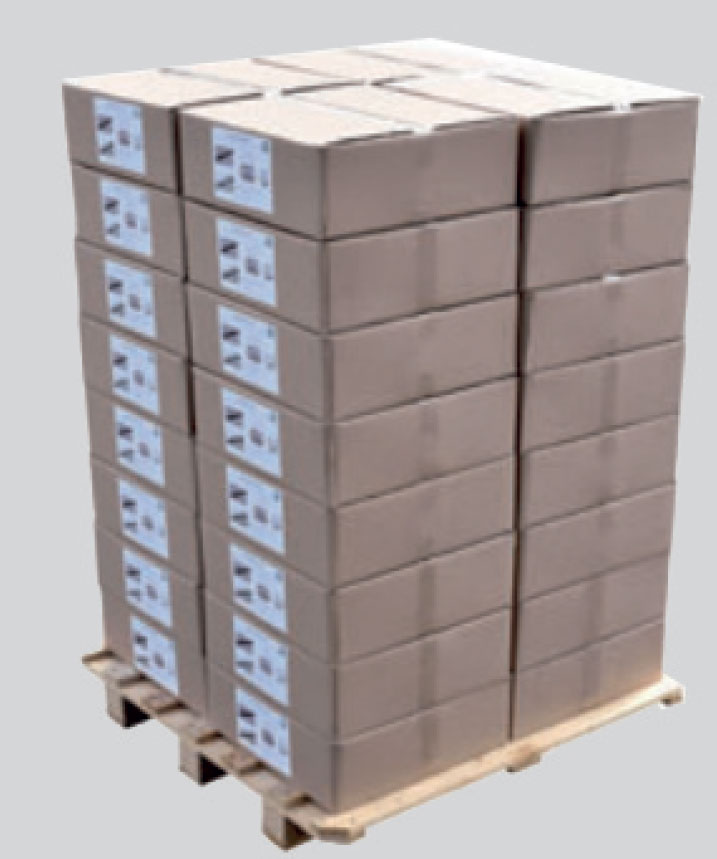

Polymerový těsnící plech VB - v pásech, v kartonuZaslat ceny tohoto výrobku »
| Číslo výrobku | Název [mm] | Rozměry [mm] | Balení [m] [karton/paleta] | MJ | Hmotn. [kg/bm] | Poznámka |
| 401265 | VB 80/2 | 2 400 x 80 | 60/1 920 | bm | 0,47 | 25 pásů à 2,4 m |
| VB 160/2 | 2 400 x 160 | 30/960 | bm | 1,02 | 15 pásů à 2,0 m |

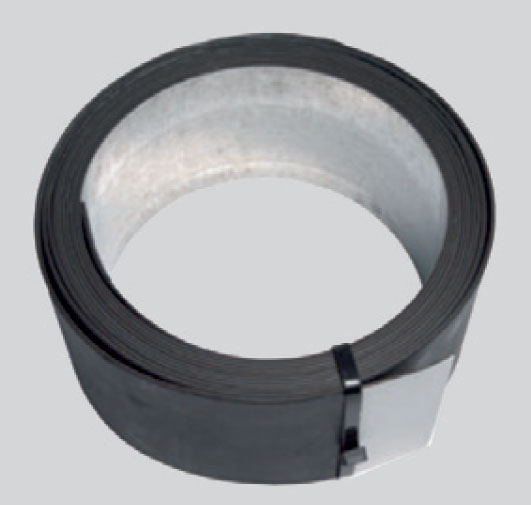

Těsnící plech AKTIV potažený bentonitemZaslat ceny tohoto výrobku »
| Číslo výrobku | Název [mm] | Rozměry [mm] | Balení [m] [karton/paleta] | MJ | Hmotn. [kg/bm] | Poznámka |
| AKTIV | 10 000 x 160 | 10/360 | bm | 1,5 | svitek v kart. po 10 m |
Prvky pro bednění - pracovní spáry

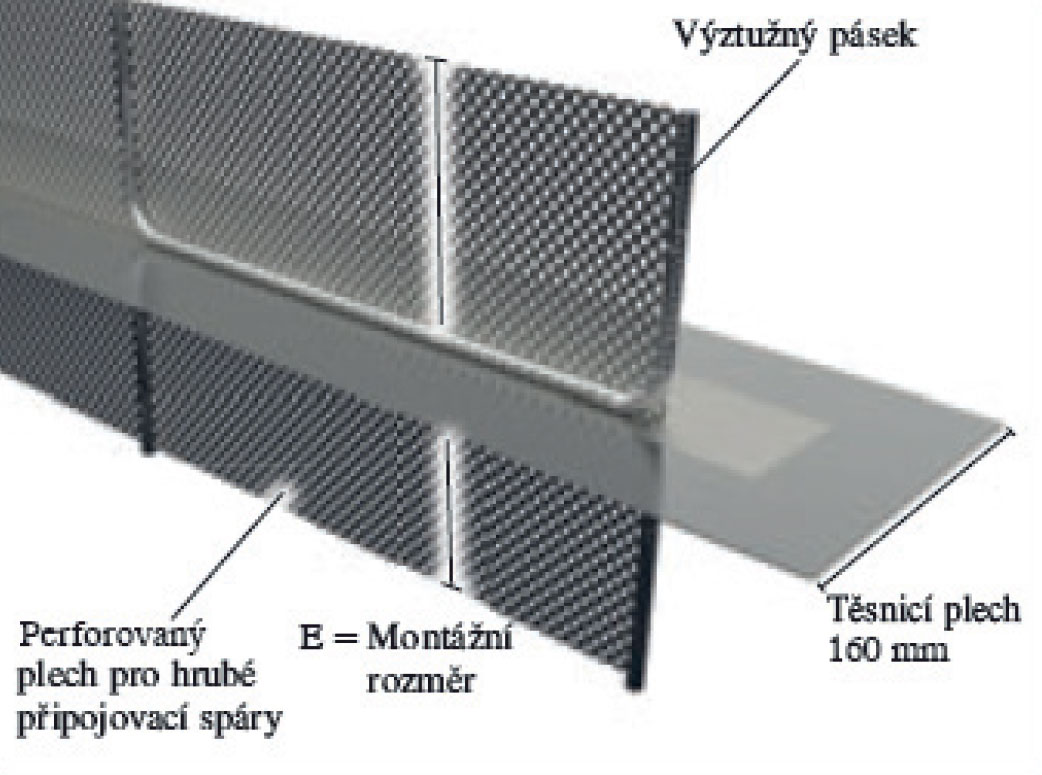

ABS těsnicí plechy se zabudovaným perforovaným plechem, který se vloží do bednění pra- covní spáry. ABS profily se skládají z těsnícího plechu do spár a oboustranně navařené per- forované mřížky a jsou určeny do vodorovných desek i svislých stěn.Umísťují se mezi výztuž a připevňují vázacím drátem, jednotlivé prvky se slepují přepláto- váním a zajišťují sponou. V případě větších tlouštěk/výšek desek je nutné provést přídavné bednění. Prvky zůstávají v betonu a není zapotřebí žádné práce na odbednění.
Před betonováním stáhnout folii.

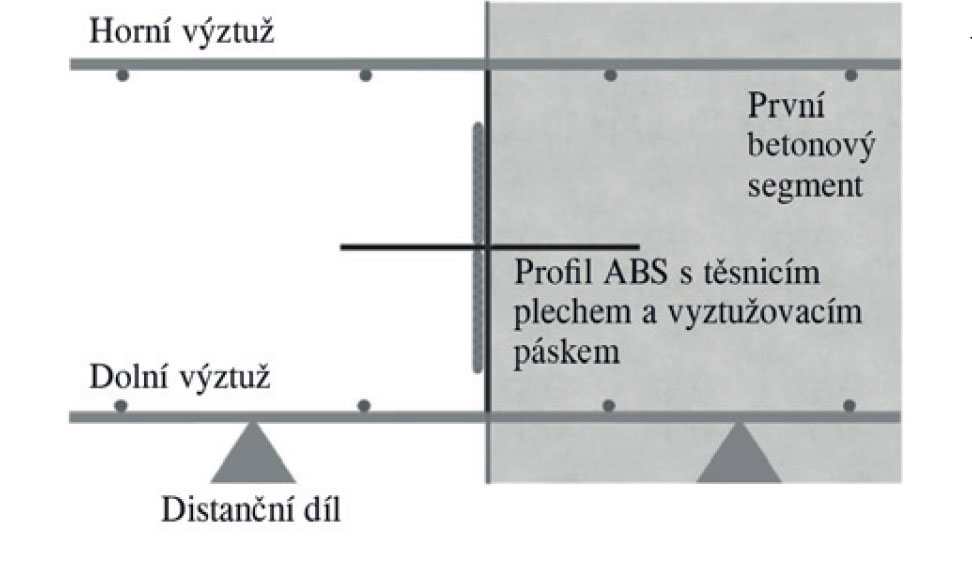

ABS HRUBÉ těsnící plechy s perforova- ným plechem zabudo- vaným, který se vloží jako těsněné bednění pracovní spáry.
ABS OZUBENÉ těsnící plechy s perforovaným plechem zabudova- ným, který se vloží jako těsněné bednění pra- covní spáry.

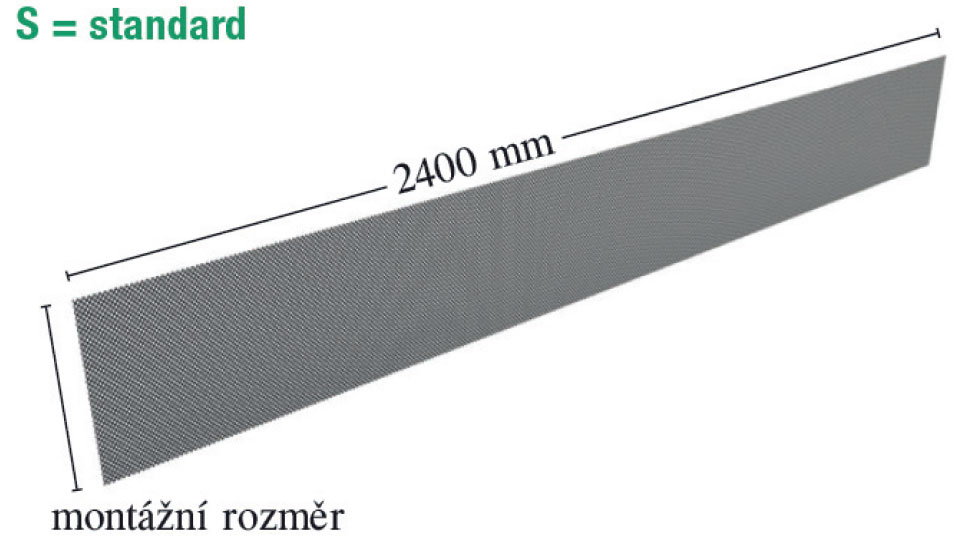

LinkForm ztracené bednění pro pracovní spáry kategorie „hrubá spára“ dle EC2.

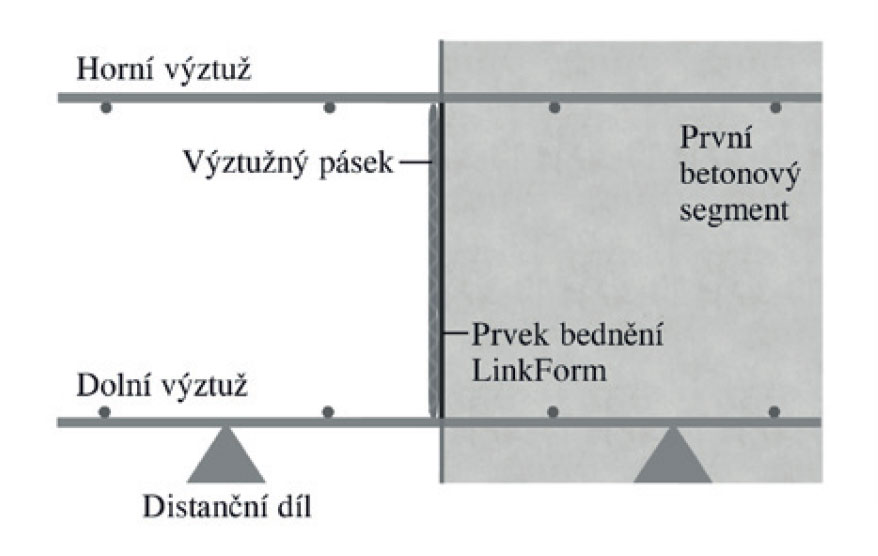

Řez pracovní spárou při použití LinkForm vyztužené.
LinkFix ztracené bednění pro pracovní spáry kategorie „ozubená spára“ dle EC2.

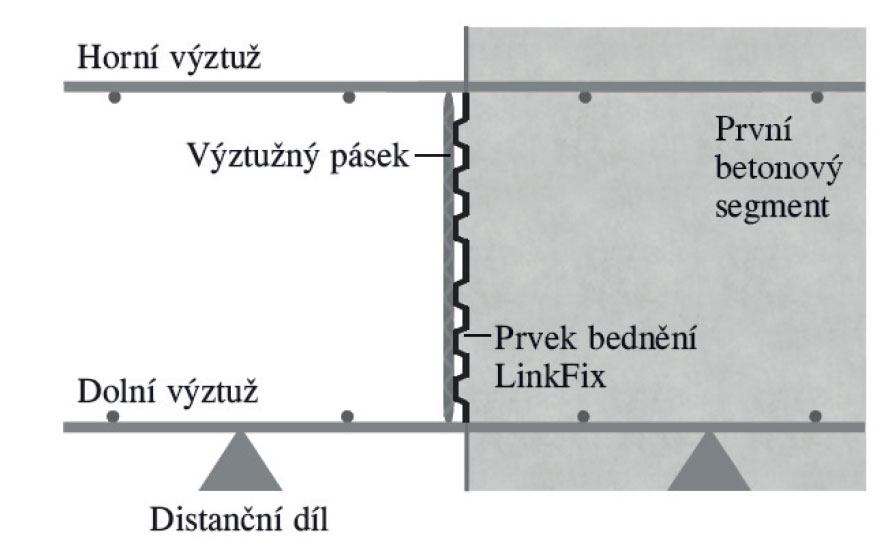

Řez pracovní spárou při použití LinkFix vyztužené.
LinkForm + LinkFix ztracené bednění se vyrábí v délkách 2 400 mm a montážních rozměrech 130 - 800 mm.
Vodící bednící profily Zaslat ceny tohoto výrobku »
Pro komfortní přechod od ohrazení základu stěny, který odolává tlakové vodě.Rozměr E (rozměr mezi výztuží) určuje zákazník pro výrobu.

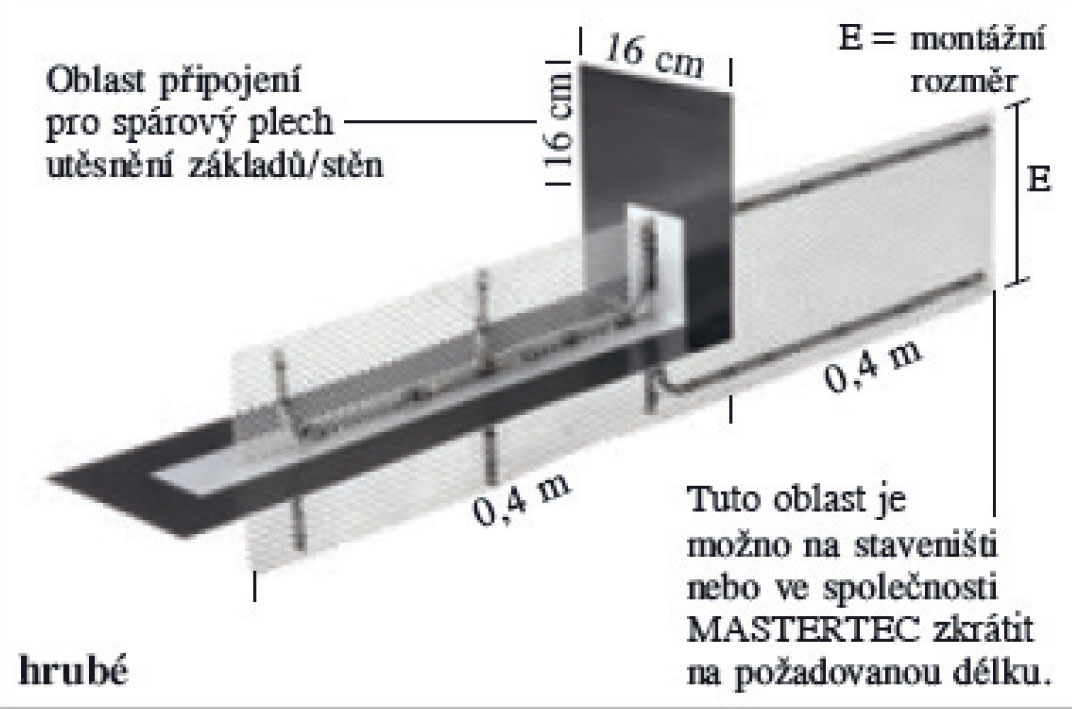

Vodící profil ABS pro hrubé bednící prvky

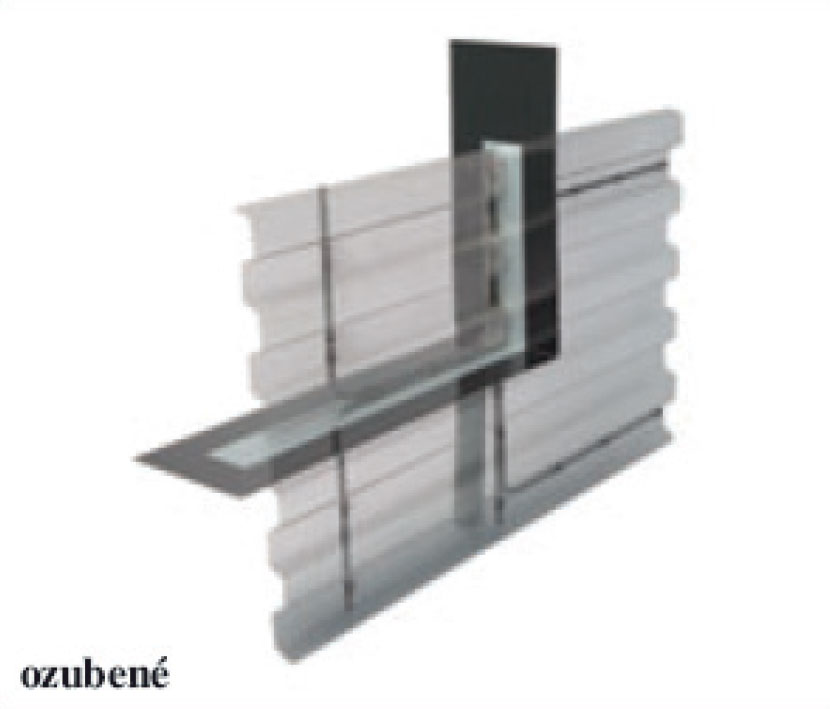

Vodící profil ABS pro ozubené bednící prvky
Vodící profil ABS se vyrábí v rozměrech: výška E = 130 - 1 000 mm, délka standartně 800 mm.

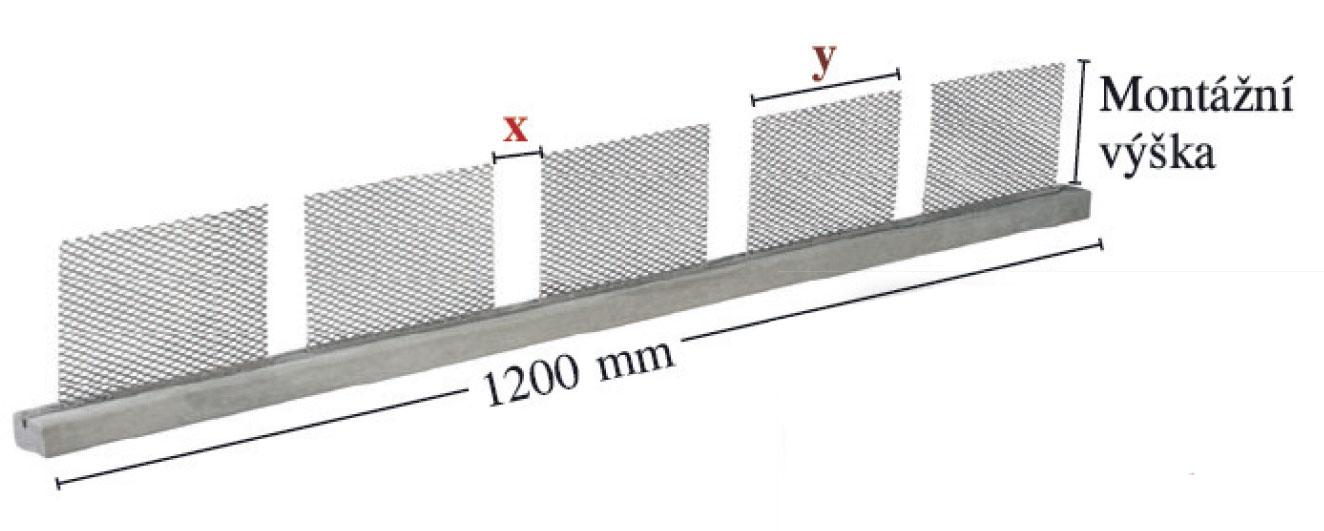

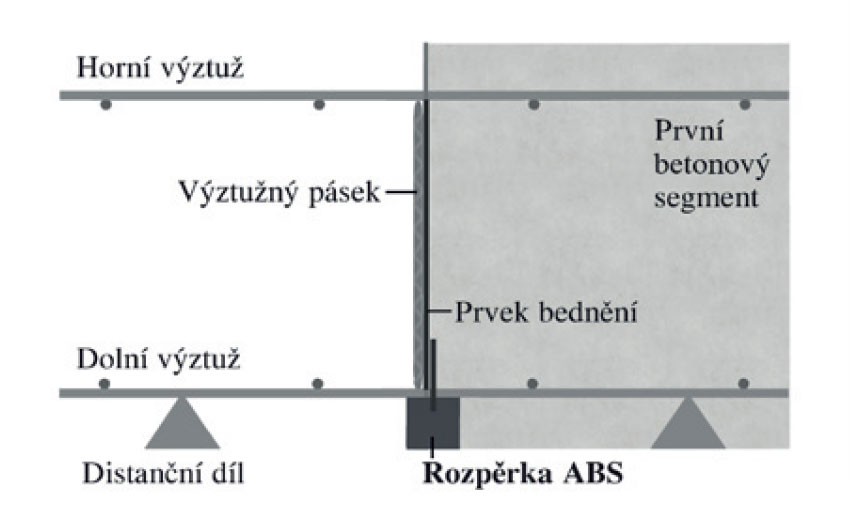

Bednící rozpěrka ABS
Rozpěrka ABS je tvořena základnou z vláknitého cementu a integrovanou plechovou mřížovinou (TAHOKOV). Otvory umožňují průchod výztužné oceli. Pro optimální přizpůsobení rozpěrky ABS k namontování na stavbě je potřeba pro výrobu zadat rozměry x (šířka výztuže) a y (odstup armatury).Rozpěrka ABS mont. v. 120 / Mont. v. 150Zaslat ceny tohoto výrobku »
| Číslo výrobku | Označení výrobku | Délka [m] | Hmotnost [kg/ks] | Číslo výrobku | Hmotn. [kg/ks] |
| (070630) | Rozpěrka ABS Bet. krycí vrstva 35 mm Mont. výška 120/150-x-y | 1,2 | 3,20 | (070636) | 3,40 |
| (070632) | Rozpěrka ABS Bet. krycí vrstva 40 mm Mont. výška 120/150-x-y | 1,2 | 3,20 | (070638) | 4,40 |
| (070634) | Rozpěrka ABS Bet. krycí vrstva 50 mm Mont. výška 120/150-x-y | 1,2 | 6,50 | (070640) | 6,70 |
