Těsnění pracovních a dilatačních spar »

PVC těsnící pásy pro pracovní a dilatační spáry (vnější, vnitřní)

Těsnící pásy do pracovních spár

Těsnící pásy do spár z plastických hmot (PVC-P) k utěsnění dilatačních a pracovních spár v betonu zaručují dobré mechanické spojení s betonem a spolehlivé těsnění.

Materiál
Vyrábí se ze surovin na bázi PVC-P v následujících kvalitách
- dle podnikové normy nesnášejí asfalt (NB) respektive snášejí (BV)
- dle DIN normy nesnášejí asfalt (NB) respektive snášejí (BV)
- dle podnikové normy fyziologicky nezávadné

Barvy: Černá respektive betonově šedá (ukončovací pásy do spár)
Chování při požáru: Těžko hořlavý (zařazení stavebniny B2)
Působení proti vodě: Odolný proti -20C do +60C
Návod na zpracování: Svařuje se tepelně nožem a svářecími pájkami (do 250 W) jakož i teplovzdušnými svářecími přístroji (do 1400 W)

Těsnící pásy do pracovních spár - pokládané dovnitřZaslat ceny tohoto výrobku »

Číslo výrobku Typ Celk. šíře [a] mm Šířka [b] mm Výška žebra [f] mm Hmotn. [kg/MJ] MJ
405015 A150 150 55 15 0,84 bm
405019 A190 190 70 15 0,98 bm
405024 A240 240 80 15 1,26 bm
405032 A320 320 100 15 1,9 bm
405050 A500 500 140 15 3,56 bm
Délka role = 25 m, pouze pás A500 = 20 m

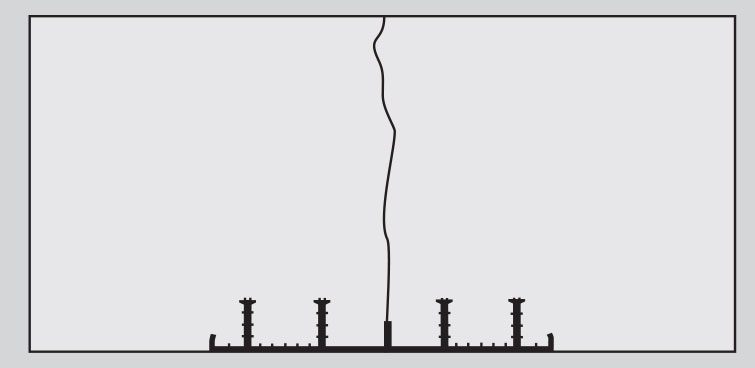

04/04_80_03_tesnici_pasy_do_pracovnich_spar_1

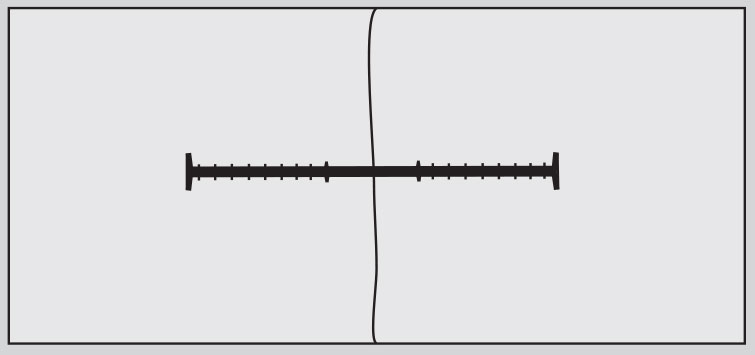

04/04_80_04_tesnici_pasy_do_pracovnich_spar_2

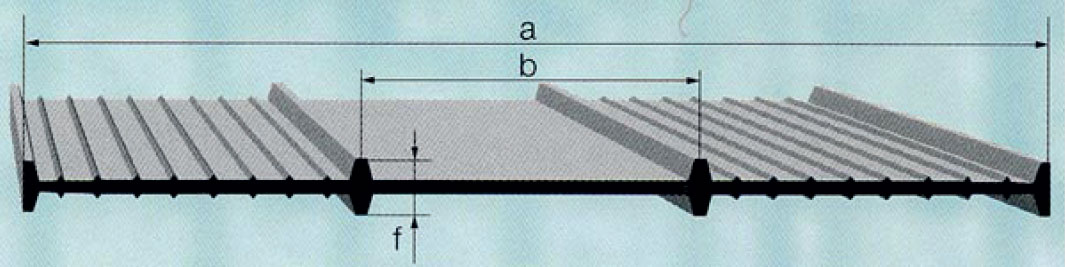

04/04_80_05_tesnici_pasy_do_pracovnich_spar_3

04/04_80_06_tesnici_pasy_do_pracovnich_spar_prichytka

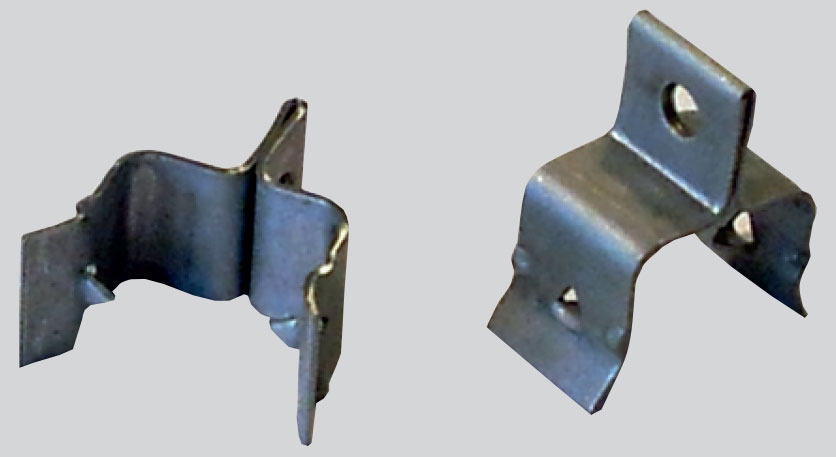

Příchytka PVC pásu

č. výr. 410090
Příchytka PVC pásu - svorka k uchycení okraje s očkem, balení 200 ks („krokodýlek“).
Instaluje se na okraj pásu, případně za poslední žebro a pomocí vázacího drátu se fixuje takto PVC pás k armatuře.

Těsnící pásy do pracovních spár - pokládané zvenkuZaslat ceny tohoto výrobku »

Číslo výrobku Typ Celk. šíře [a] mm Šířka [b] mm Výška žebra [f] mm Počet kotev [N] Hmotn. [kg/MJ] MJ
406019 AA190 190 80 17 4 1,54 bm
406024 AA240 240 80 20 4 2,01 bm
406032 AA320 320 100 20 6 2,62 bm
406324 AA240/35 240 84 35 4 2,64 bm
406332 AA320/35 320 100 35 6 4,06 bm
AA500/35 500 120 35 8 5,33 bm
Délka role = 25 m, pouze pás AA500 = 20 m
04/04_81_01_tesnici_pasy_do_pracovnich_spar

Těsnící pásy do dilatačních spár

PVC těsnící pásy do dilatačních spár z plastických hmot (PVC-P) v betonu zaručují dobré mechanické spojení s betonem a spolehlivé těsnění pro pohyblivé spáry.

Materiál
Vyrábí se ze surovin na bázi PVC-P v následujících kvalitách
- dle podnikové normy nesnášejí asfalt (NB) respektive snášejí (BV) 4
- dle DIN normy nesnášejí asfalt (NB) respektive snášejí (BV)
- dle podnikové normy fyziologicky nezávadné

Barva: Černá
Chování při požáru: Těžko hořlavý (zařazení stavebniny B2)
Působení proti vodě: Odolný proti -20 °C do +60 °C
Návod na zpracování: Svařuje se tepelně nožem a svářecími pájkami (do 250 W) jakož i teplovzdušnými svářecími přístroji (do 1400 W)
Napojení na Bitumenový těsnící plech pomocí speciální spojky.

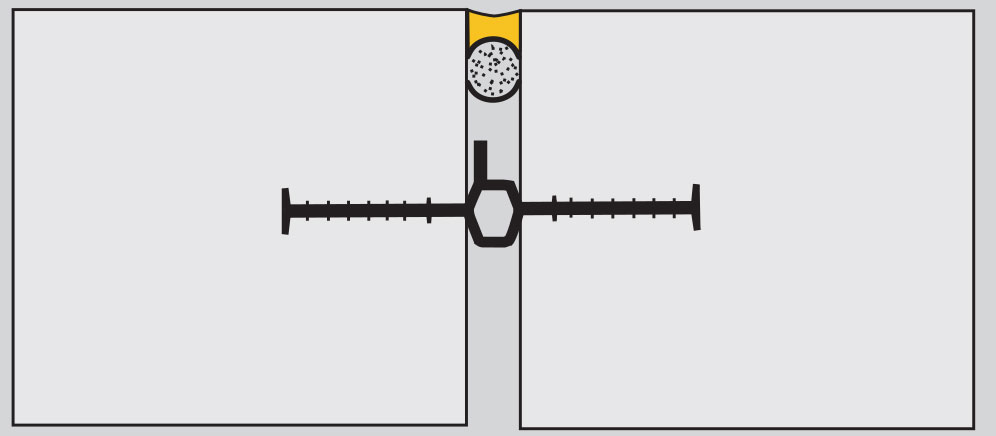

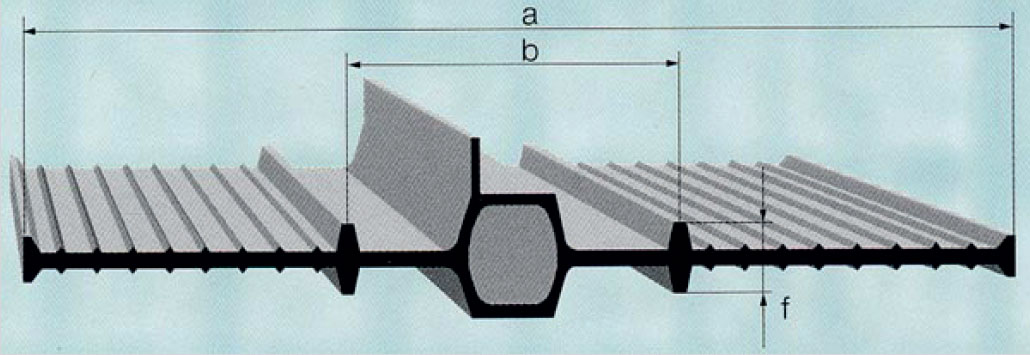

Těsnící pásy do dilatačních spár - pokládané dovnitřZaslat ceny tohoto výrobku »

Číslo výrobku Typ Celk. šíře [a] mm Šířka [b] mm Výška žebra [f] mm Hmotn. [kg/MJ] MJ
408015 D150 150 55 15 1,08 bm
408019 D190 190 70 15 1,17 bm
408024 D240 240 80 15 1,64 bm
408032 D320 320 100 15 2,46 bm
408050 D500 500 150 20 4,8 bm
Délka role = 25 m, pouze pás D500 = 20 m
04/04_81_02_tesnici_pasy_do_dilatacnich_spar

04/04_81_04_tesnici_pasy_do_dilatacnich_spar

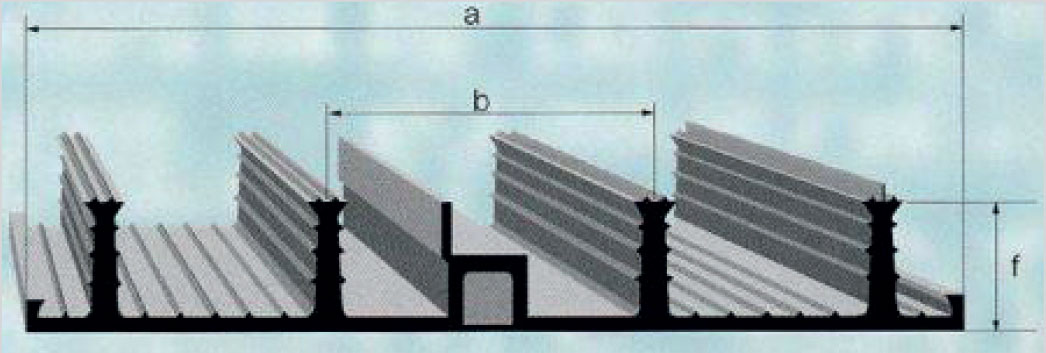

Těsnící pásy do dilatačních spár - pokládané zvenkuZaslat ceny tohoto výrobku »

Číslo výrobku Typ Celk. šíře [a] mm Šířka [b] mm Výška žebra [f] mm Počet kotev [N] Hmotn. [kg/MJ] MJ
409019 DA190 190 80 17 4 1,65 bm
409024 DA240 240 80 20 4 2,05 bm
409032 DA320 320 100 20 6 2,7 bm
409324 DA240/35 240 84 35 4 3,06 bm
409332 DA320/35 320 100 35 6 4,02 bm
409350 DA500/35 500 120 35 8 5,05 bm
Délka role = 25 m, pouze pás DA500 = 20 m

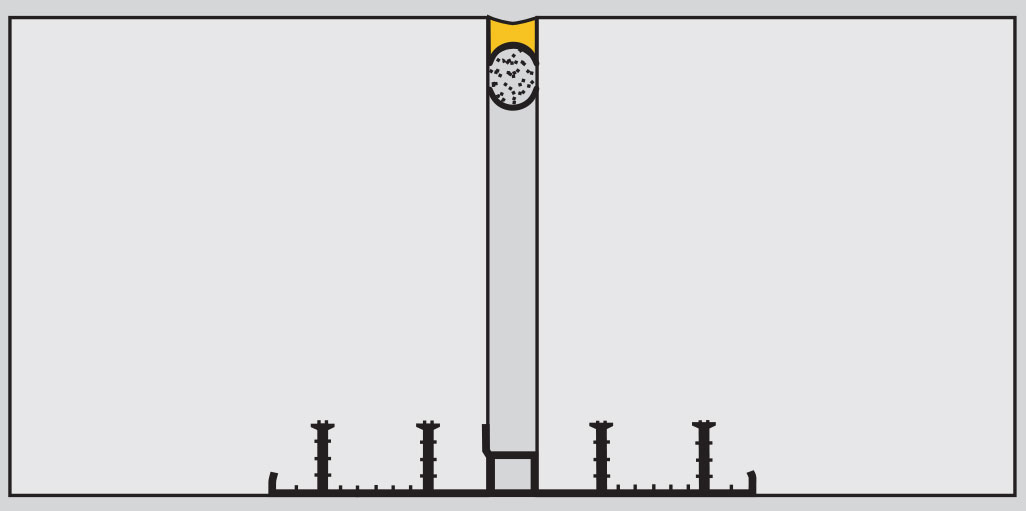

04/04_81_03_tesnici_pasy_do_dilatacnich_spar

04/04_81_05_tesnici_pasy_do_dilatacnich_spar

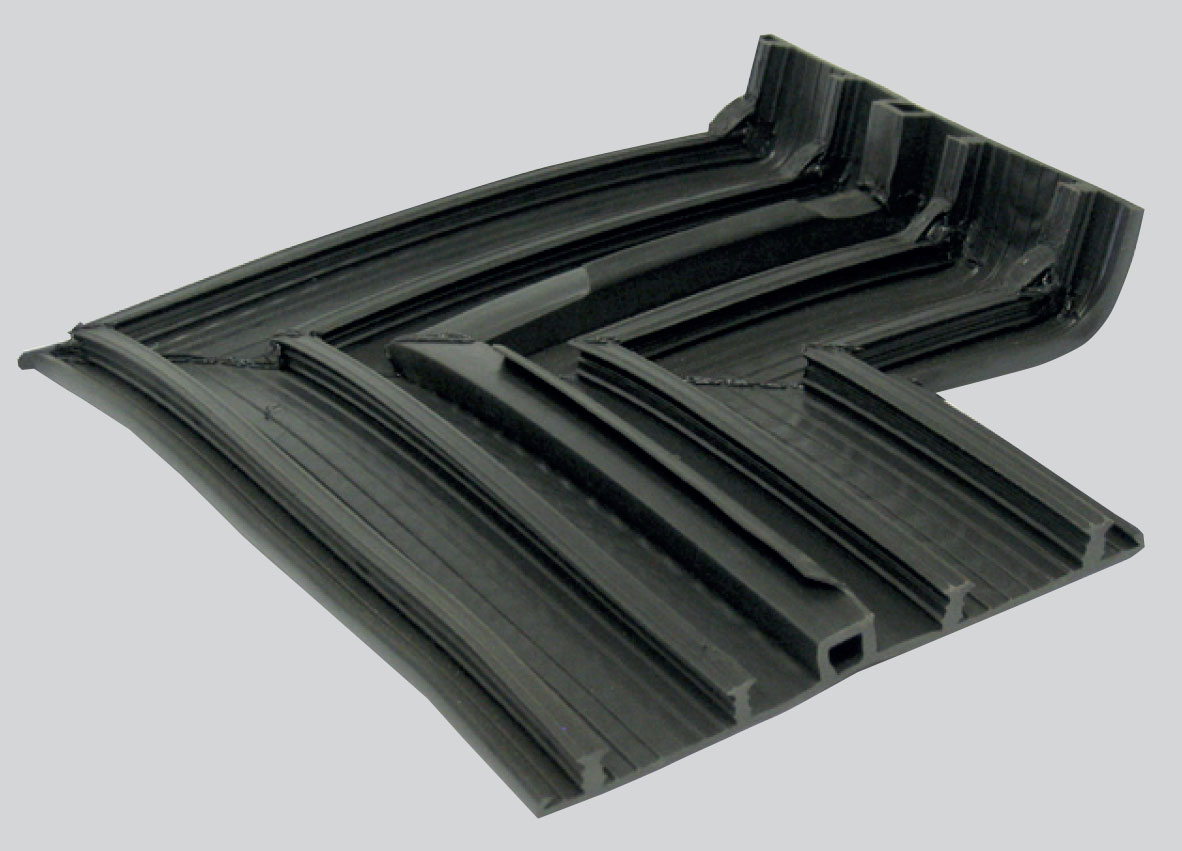

04/04_81_06_tesnici_pasy_do_dilatacnich_spar_ukazka_svaru

Ukázka svárů dilatačních pásů

04/04_81_07_tesnici_pasy_do_dilatacnich_spar_PPOTrebovka

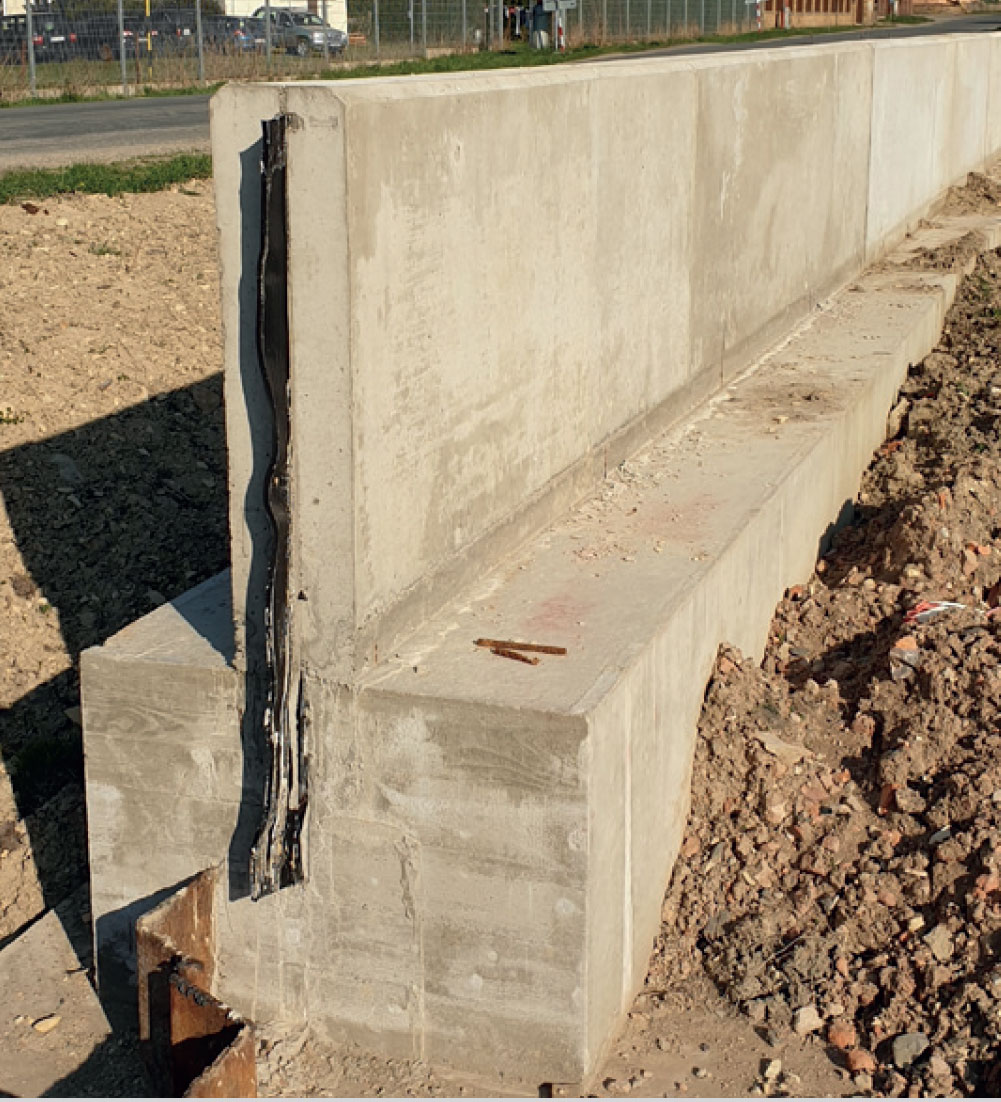

PPO Třebovka

04/04_81_08_tesnici_pasy_do_dilatacnich_spar_ukazka_svaru1

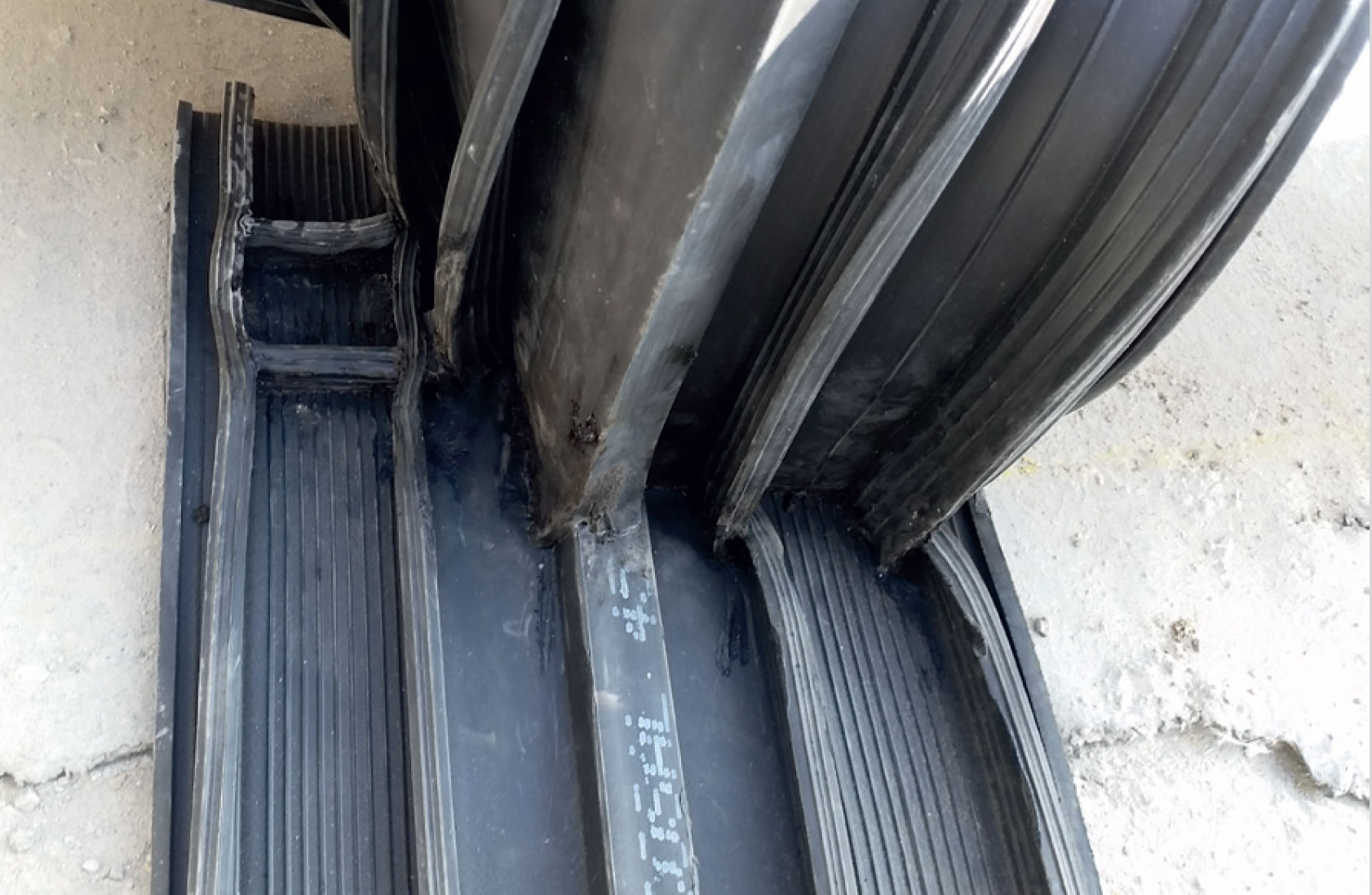

Ukázka svárů dilatačních pásů

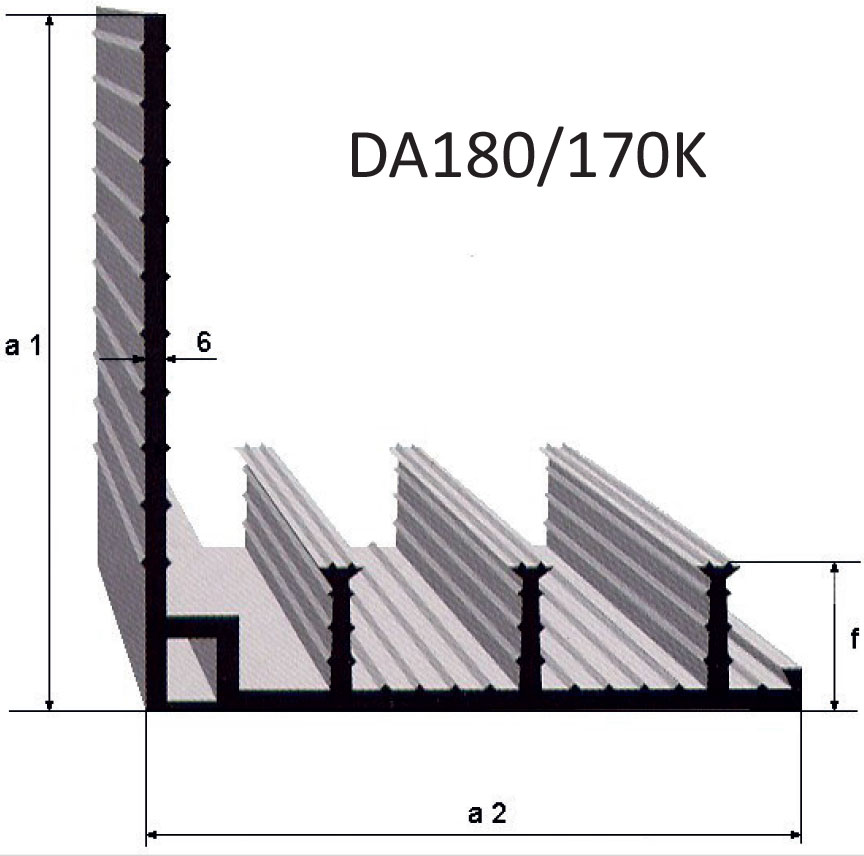

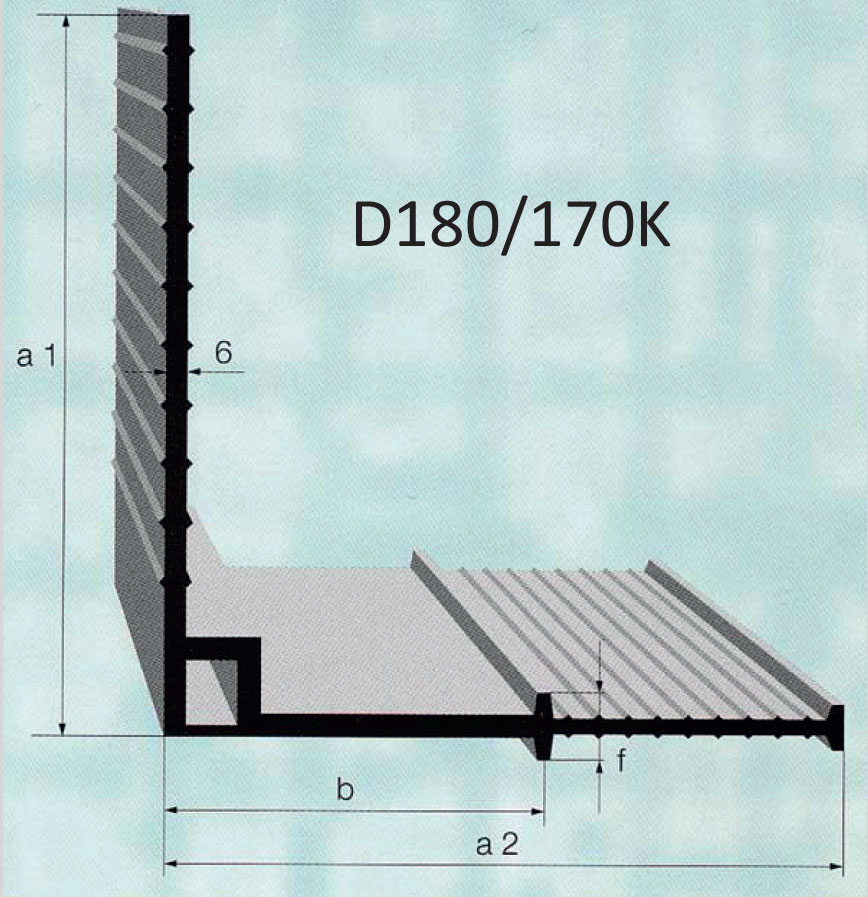

Rohový pásZaslat ceny tohoto výrobku »

Číslo výrobku Typ [a1/a2] Tloušťka pásu Šířka [a1/a2] mm Výška žebra [f] mm Počet kotev [N] Hmotn. [kg/MJ] MJ
409180 D180/170K 6 mm 180/170 26 - 2,84 bm
409182 DA180/170K 6 mm 180/170 35 3 2,84 bm
409181 D180/170K BV 6 mm 180/170 26 - 3,41 bm
Délka role = 20 m, rohové pásy vyráběny v kvalitě DIN
04/04_82_01_tesnici_pasy_do_dilatacnich_spar_rohovy_pas1

04/04_82_02_tesnici_pasy_do_dilatacnich_spar_rohovy_pas2

04/04_82_03

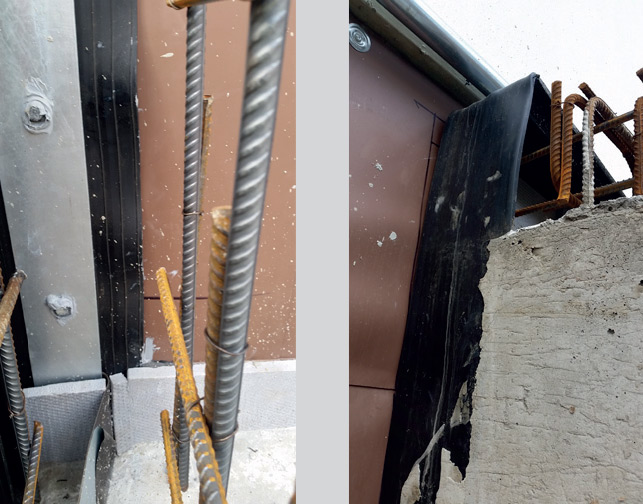

Připojení konstrukce pomocí pásnice.

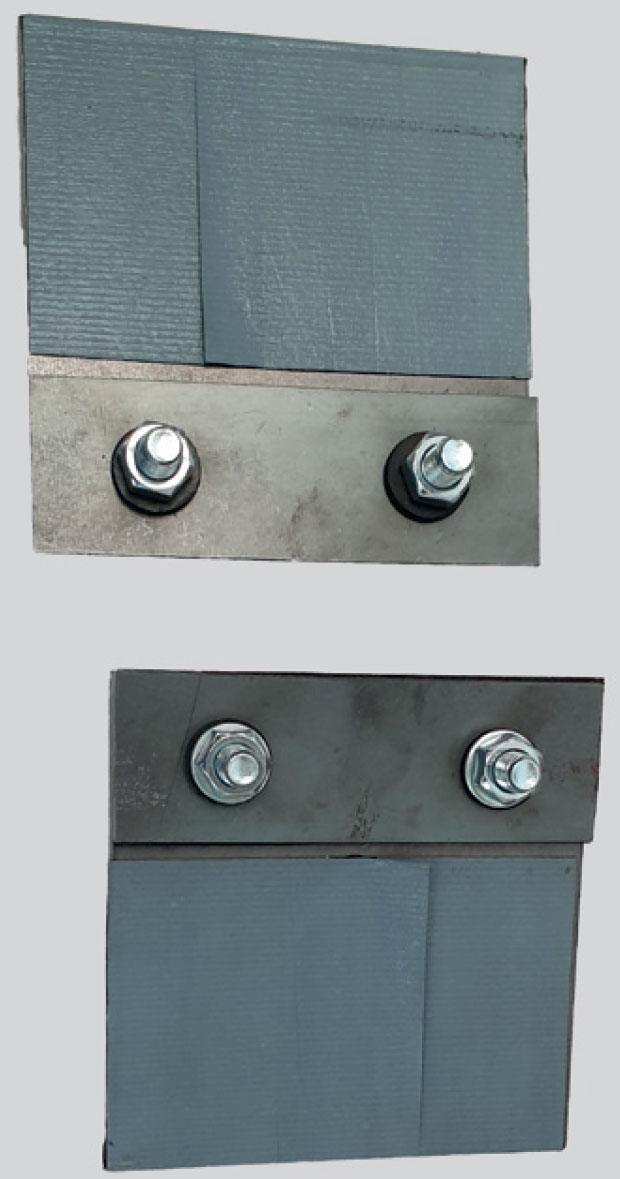

Spojka dilatační pás - bitumenový plech (případně PVC pás)
Slouží k systémovému spojení bitumenového těsnicího plechu (případně PVC těsnicího pásu) s dilatačním PVC pásem. Je tvořen ocelovými přírubami a gumovým těsněním, spojení se provádí šrouby.
Balení - krabice = 1 komplet (2 spojky - viz obr) pro připevnění z jedné i druhé strany dilatačního pásu viz obrázek.

04/04_82_03_tesnici_pasy_do_dilatacnich_spar_spojka_dilatacni_pas

04/04_82_04_tesnici_pasy_do_dilatacnich_spar_spojka_dilatacni_pas2
